パック化選択切替／トラッカ選択切替／寸法エディット切替

柱、通り芯など、パック化されたデータ単位で選択するには、「設定」メニューから「選択モード」の「パック化選択切替」をONにします。要素単位で選択するには、OFFにします。

パック化選択がONのとき	パック化選択がOFFのとき

メモ

• 汎用機能の「変形」メニューの「パック」で合成したデータも、パック化選択で合成したデータを選択できます。

選択したデータに表示されるトラッカー（■●▲）を表示するには、「設定」メニューから「選択モード」の「トラッカ選択切替」をONにします。OFFのときは、トラッカーが表示されません。

トラッカーの塗り潰し色は、「共通初期設定：表示色」の「システム色」にある「トラッカー」で設定します。

トラッカーを使って、データの変形ができます。

●をクリックする

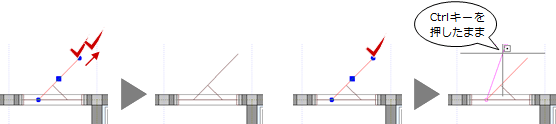

●をクリックすると、選択したデータの変形や伸縮ができます。●をクリックした後、キーボードのCtrlキーを押したままにすると、長さを固定したまま角度の変更ができます。

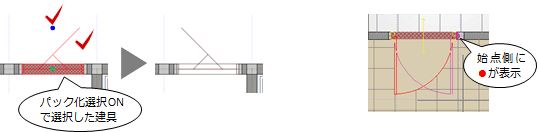

パック化選択ONの建具の場合、建具の開き勝手の方向を変更できます。開き戸、引き戸など、選択した建具によって変更可能な開き勝手方向、始点側の表示等が異なります。

⇒「建具の開き勝手を変更する」

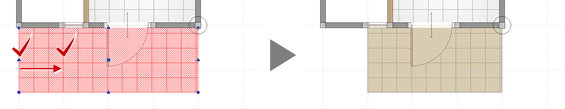

ポーチなど、領域の各頂点の●をクリックすると、頂点に交わる線分が伸縮して変形します。

■をクリックする

データの中心にある■をクリックすると、選択したデータの移動ができます。キーボードの Ctrlキーを押しながら移動先をクリックすると、複写になります。

部品の場合、■をクリックすると「部品移動」ダイアログが表示されます。

ダイアログの各項目については、「部品ダイアログ」を参照してください。

平面図の部屋の各頂点にある□をクリックすると、間取りの変更になります。

⇒「部屋の間取りを変更する」

部屋の場合、部屋名の■をクリックすると部屋名のみ移動できます。

⇒「部屋名を移動する」

▲をクリックする

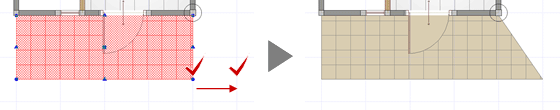

データの外周にある▲をクリックすると、選択したデータの変形ができます。

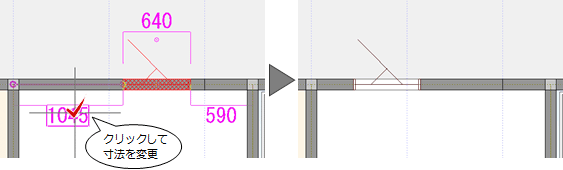

部屋や建具など選択した要素の寸法を表示し、寸法を変更してデータを編集するには、「設定」メニューから「選択モード」の「寸法エディット切替」をONにします。

OFFのときは、寸法が表示されません。

メモ

• 「選択モード」の「パック化選択切替」がOFFのときに選択したデータの寸法は表示されません。
