ハッチング入力／ハッチング登録／基準点変更／ハッチング属性変更／パースハッチ／パース編集／塗潰し入力／塗潰し属性変更／塗潰し変形／塗潰し合成／塗潰し分割／塗潰し順入替

ハッチング、塗り潰しを入力します。

  1. 「ハッチング」メニューから「ハッチング入力」を選びます。

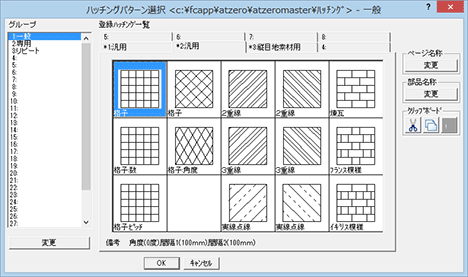

  2. 「ハッチングパターン選択」ダイアログの「登録ハッチング一覧」から入力するハッチングをクリックします。
  3. 「OK」をクリックします。
  4. 「ハッチング入力」ダイアログで、ハッチングの入力条件（角度、間隔など）を設定します。
  5. ハッチングに枠を付けて入力する場合は、「枠あり」をONにします。
    基準点を指定してハッチングを入力する場合は、「基準点入力」をONにします。

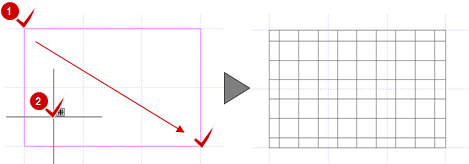

  6. ハッチングを入力する範囲を指定します。
  7. 「基準点入力」がONの場合は、基準点を指定します。

メモ

  • 縮尺に合わせて、ハッチングの間隔を自動設定する場合は、「縮尺考慮」をONにします。
  • ハッチングの基準点を変更したいときは、「ハッチング」メニューの「基準点変更」を使用します。
  • ピッチなどが異なるハッチングパターンを登録するには、「ハッチング」メニューの「ハッチング登録」を使用します。

    システム斜線、格子、煉瓦などの汎用的なハッチングを登録します。
    専用竿縁、瓦、砕石などの部材専用のハッチングを登録します。
    リピート入力した図形やハッチングを繰り返すリピートハッチングを登録します。
    「リピート」がONの場合、繰り返すデータと繰り返す間隔の基準位置を指定します。
  1. 「ハッチング」メニューから「塗潰し入力」を選びます。
  2. 「塗潰し入力」ダイアログで「領域」をONにします。
  3. 塗り潰しの色タイプを変更する場合は、「色タイプ」で設定します。
  4. 「表示レベル」で、塗り潰し領域の表示レベルを設定します。
    枠のみ領域を塗り潰さずに境界だけをカレントのペンNoの色で描画します。
    前景色カレントのペンNoの色で塗り潰します。
    背景色「共通初期設定：表示色」の「システム色」で設定した背景色で塗り潰します。
    単色「表示レベル」を選択すると「共通初期設定：表示色」の「塗り潰し色」で設定した各レベルの色が読み込まれます。変更する場合は「RGB」で色を設定します。
    グラデーション「単色」の右にある「RGB」で開始位置（ピーク以外）の色、「グラデーション」の右にある「RGB」で終了位置（ピーク）の色を設定します。

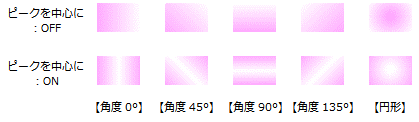

    「ピークを中心に」「グラデーションパターン」の設定により、次のようなグラデーションになります。
  5. 塗り潰しを入力する範囲を指定します。

メモ

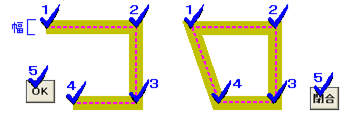

  • 連続線で幅を指定して入力するには、「塗潰し入力」ダイアログで「連続線」をONにします。
  • 影のある塗り潰し領域を入力するには、「影付き」をONにして、影のタイプを設定します。
  • 表示レベルに応じて、次のように塗り潰し領域が配置・表示されます。
  • 平面図の場合、部材の塗り潰しにも表示レベルがあり、「最上（柱・3D）」「上（建具・開口）」「中（壁）」「下（部屋）」「最下」によって部材の上となるか下となるかが変わります。
    平面図で「上」の塗り潰し領域を入力すると、柱、3D部品（最上）の下位レベルで描画されます。柱、3D部品の上位で塗り潰し領域を描画するには、「最上」で入力します。

塗り潰しの編集には、次の方法もあります。

塗潰し属性変更 指定した塗り潰し領域の属性を変更します。

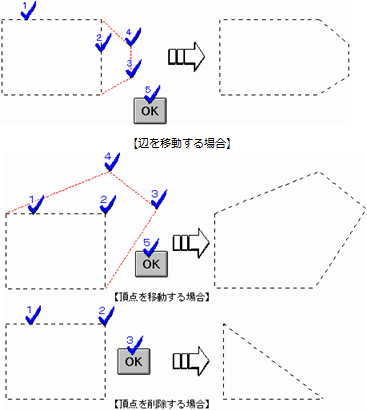

塗潰し変形 指定した塗り潰し領域を辺または頂点を移動して変形します。
塗潰し合成 2つ以上の塗り潰し領域を、属性を引き継ぐ領域を指定して合成します。
塗潰し分割 指定した塗り潰し領域を指定したラインで分割します。
塗潰し順入替 指定した塗り潰し領域の表示順を前面、背面と入れ替えます。

  1. 「ハッチング」メニューから「パースハッチ」を選びます。
  2. 「ハッチングパターン選択」ダイアログの「登録ハッチング一覧」から入力するハッチングを選んで、「OK」をクリックします。
  3. 「パースハッチ」ダイアログで、ハッチングの入力条件（角度、間隔など）を設定します。
  4. ハッチングに枠を付けて入力する場合は、「枠あり」をONにします。
    基準点を指定してハッチングを入力する場合は、「基準点入力」をONにします。

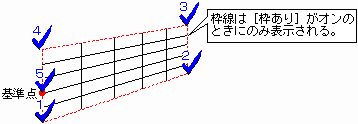

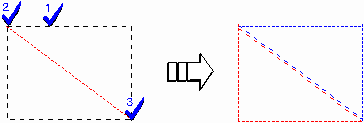

  5. パース用ハッチング領域の下部の 1 点目、2 点目をクリックします。
  6. 領域を囲むように上部の 1 点目、2 点目をクリックします。
  7. 「基準点入力」をONにした場合は、基準点をクリックします。
  8. 「パースハッチング」ダイアログで条件を設定して、「OK」をクリックします。

    実際の水平距離指定した領域の実際の水平距離を設定します。
    実際の垂直距離指定した領域の実際の垂直距離を設定します。
    円弧の分割数円弧の分割数を設定します。
    登録先をクリップする既存の図形を、ハッチングを入力した領域内でクリップ消去するときは、ONにします。

メモ

  • 選択した図形の頂点を移動して、疑似的なパース表現に変更したいときは、「ハッチング」メニューの「パース編集」を使用します。
  • 「パースハッチ」「パース編集」は、初期では表示されていません。使用するには、コマンドカスタマイズで表示する必要があります。
