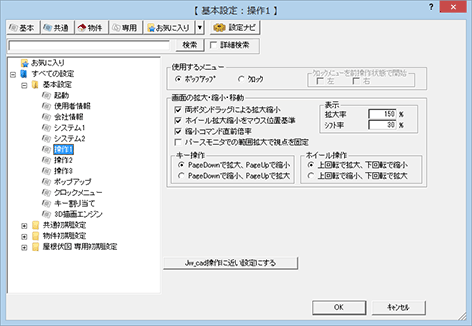

基本設定：操作1

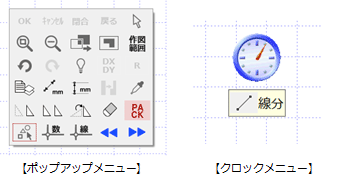

CAD画面にてポップアップメニューを使用する場合は「ポップアップ」をON、クロックメニューを使用する場合は「クロック」をONにします。

なお、ポップアップメニューとクロックメニューの両方を使用することはできません。

メモ

• クロックメニューを使用する際、前操作で使用したメニューの表示状態（AM または PM を使用したか）でメニューを開始できます。左ボタンドラッグのクロックメニューの前操作状態を記憶したい場合は、「クロックメニューを前操作状態で開始」の「左」をON、右ボタンドラッグの場合は「右」をONにします。
• 「両ボタンドラッグによる拡大縮小」がOFFの場合、「クロック」をONにすると自動的に「両ボタンドラッグによる拡大縮小」がONになります。
• ポップアップメニューをカスタマイズするには、「基本設定：ポップアップ」で設定します。
• クロックメニューをカスタマイズするには、「基本設定：クロックメニュー」で設定します。

クロックメニューの使い方

コマンドの実行		時計の外周部でマウスの左（右）ボタンをドラッグして、時計の針の位置でコマンドを指定し、実行するコマンドの位置でマウスのボタンを離します。
AM・PMの切り替え		【方法1】 マウスの左（右）ボタンをドラッグした状態で、マウスのカーソルを時計内に移動し、再度時計外に移動します。 【方法2】 マウスのボタンを押している状態で、もう一方のボタンをクリックします。
メニューの終了		マウスの左（右）ボタンをドラッグした状態で、マウスのカーソルを時計内に移動し、マウスのボタンを離します。

両ボタンドラッグによる拡大縮小	マウスの両ボタンドラッグ（マウスボタンを両方押したままでドラッグする）を使用すると、1回の操作で画面の拡大・縮小などができます。
	OFFの場合、拡大・縮小は、ポップアップメニューや「表示」メニューの拡大・縮小コマンドを使用します。
	OFFにすると確認画面が開き、次の機能が使用できなくなります。 クロックメニュー（「ポップアップ」がONに変更） 右クリックピック （「基本設定：操作2」の「右クリックでサブピックモードによる位置指定（クロックメニュー使用時）」が無効） パースモニタでの範囲拡大で視点を固定する （「基本設定：操作1」の「パースモニタでの範囲拡大で視点を固定」が無効）
ホイール拡大縮小をマウス位置基準	マウスのホイールを使用して画面の拡大・縮小を行う場合、マウス位置を基準に拡大・縮小したいときはONにします。 OFFの場合は、画面の中央を基準に拡大・縮小します。
縮小コマンド直前倍率	縮小コマンドを実行したとき、「拡大率」を無視して、拡大前の画面に戻すようにするときはONにします。 OFFの場合は、「拡大率」の率で縮小します。

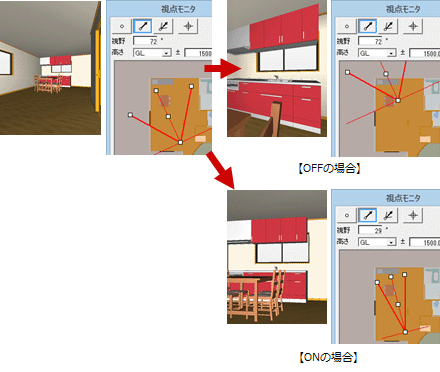

パースモニタでの範囲拡大で視点を固定	「両ボタンドラッグによる拡大縮小」がONの場合に設定可能です。 この設定によって、マウスの両ボタンによる拡大・縮小を行ったときに視点位置、視野角のどちらかが変更されます。 OFF：視野角を維持して、視点位置を前後に移動します。 ON：視点位置を固定して、視野角を変更します。
キー操作	画面の拡大・縮小を行うときのキーボードのPageDownとPageUpキーを設定します。使用するほうの「PageDownで拡大、PageUpで縮小」「PageDownで縮小、PageUpで拡大」をONにします。
ホイール操作	画面の拡大縮小を行う時のマウスのホイールを設定します。使用するほうの「上回転で拡大、下回転で縮小」「上回転で縮小、下回転で拡大」をONにします。
拡大率	PageDown・PageUpキー、ポップアップメニュー、両ボタンドラッグで縮小表示するときの拡大・縮小率を設定します（101～500まで入力可）。
シフト率	キーボードの→ ← ↑ ↓ キー、またはマウスで画面を移動するときの移動率を設定します（10～100まで入力可）。

基本設定（操作1～操作3）の設定内容、およびクロックメニューのコマンド割り当てを、Jw_cad操作に近い設定に一括変更します。出荷状態に戻すこともできます。
「Jw_cad操作に近い設定にする」をクリックして、「Jw_cad操作に近い設定にします」ダイアログで設定します。

Jw_cad操作に近い設定にするには

次表「Jw_cad操作に近い設定にする」の内容に一括変更したい場合は、「基本設定－操作」「クロックメニュー割付」をONにして、「Jw_cad操作に近い設定にする」をONにします。

出荷時の状態に戻すには

次表「出荷時の状態に戻す」の内容に一括変更したい場合は、「基本設定－操作」「クロックメニュー割付」をONにして、「出荷時の状態に戻す」をONにします。

「基本設定－操作」がONのときの変更内容

次表の基本設定（操作1）～（操作3）の設定項目を一括変更する場合は、「基本設定－操作」をONにします。これらの設定項目を変更しない場合はOFFにします。

分類	設定項目	Jw_cad操作に近い設定にする	出荷時の状態に戻す
操作1	使用するメニュー	クロックメニュー	ポップアップメニュー
操作1	両ボタンドラッグによる拡大縮小	ON
操作1	キー操作	PageDownで縮小、PageUpで拡大	PageDownで拡大、PageUpで縮小
操作2	ダイナミックピック	OFF	ON
操作2	ドラフタ自動解除	OFF	ON
操作2	サブピックモード	×	×
操作2	右クリックでサブピックモードによる位置指定（クロックメニュー使用時）	ON	ON ※
操作3	メニュー開始位置をコマンド1点目	使用する	使用しない

※ ポップアップメニューを使用するため使用不可

「クロックメニュー割付」がONのときの変更内容

クロックメニューのコマンドの割り当てを一括変更する場合は、「クロックメニュー割付」をONにします。割り当てを変更しない場合はOFFにします。

分類	設定項目	Jw_cad操作に近い設定にする	出荷時の状態に戻す
クロックメニュー	クロック	（割り当ては、プログラム固定）
