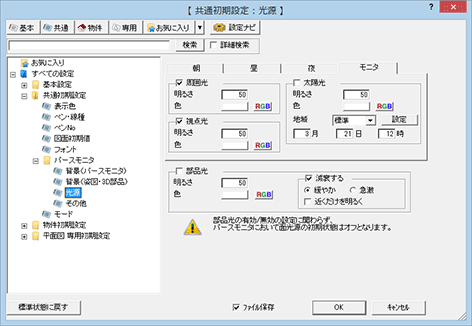

共通初期設定：パースモニタ－光源

1. 光源を設定するシーンの「朝」「昼」「夜」「モニタ」タブのいずれかをクリックします。
2. 各シーンの周囲光、視点光、太陽光を設定します。
3. 太陽光の場合は、「地域」「日時」を設定します。
   地域と日時から、太陽の方向と仰角が自動設定されます。


   地域	都道府県を設定します。「設定」で、日本地図から都道府県を選択することもできます。
   日時	日時を設定します。

メモ

• 周囲光・視点光・太陽光については、「「通常光設定」ダイアログの機能」を参照してください。
• 特に太陽光が設定されている場合は、視点方向、太陽の方向によって明暗の差が大きく変わります。
  そのため、「朝」「昼」「夜」は照明シミュレートに使用し、「モニタ」は照明シミュレートを目的としないモニタリング専用の表示モードとして、「太陽光」をOFFにして使用するとよいでしょう。
• 「夜」の設定において、周囲光・視点光・太陽光を全てOFFにしてしまうと立体データが黒くなってしまいます。周囲光のみ、または視点光のみの光源が必要です。

照明部品の光源の初期値を設定します。この光源は、「朝」「昼」「夜」「モニタ」タブに関係なく照明部品があれば、この設定が初期値としてセットされます。

部品光	パースモニタを起動したときに、部品の点光源・線光源を点灯した状態にする場合は、「部品光」をONにします。消灯の状態でパースモニタを起動する場合はOFFにします。 部品光源の点灯・消灯は、パースモニタ起動後、拡張画面の「光源」タブにある「部品光源」で変更できます。
	3D部品マスタで入力されている面光源については、「部品光」のON・OFFに関わらず、初期状態はOFFとなります（次図：ペンダント（面））。
減衰する	光源から離れた面に対する明るさの表現の初期値を設定します。 ONの場合は、光源から離れた面に対して徐々に明るさを弱めて表現します。 OFFの場合は、どの面に対しても同じ明るさになるため、光源の明るさが強い表現になります。 部品光源の減衰については、「部品光源を設定するには」を参照してください。
	明るさ、色、減衰に関する設定については、3D部品、AM部品（線光源）のみ有効です。 3Dカタログ部品、AM部品（点光源）については、マスタ側の設定が有効となるため、明るさ、色、減衰に関する設定は影響しません。
