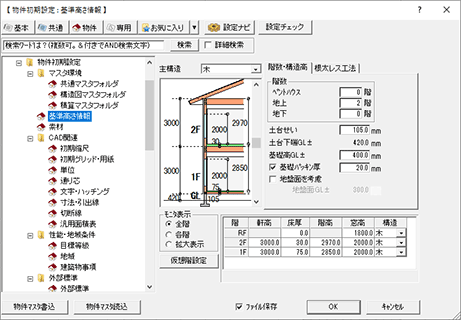

物件初期設定：基準高さ情報

物件の階数、各階の基準高などを設定します。

主構造 建物の主構造を変更するときは、その構造を選択します。
確認画面が表示されるので、各階の「構造」も同時に変更するときは「はい」をクリックします。「いいえ」をクリックすると「主構造」のみが変更され、「構造」は手動で切り替えることになります。
  • 主構造を変更した場合は（木造→RC造など）、初期グリッドや外部標準などを確認してください。
  • 新規物件の作成時に設定した物件マスタとは異なる構造となるため、物件初期設定の内容を変更後の構造に合わせる必要があります。
モニタ表示 モニタの断面表示を切り替えます。全階表示にする場合は「全階」を、「基準高さ」で選択している階を表示する場合は「各階」をクリックします。
さらに各階の詳細を表示（床厚、窓高部分を拡大）する場合は「各階詳細」をクリックします。
「軒高」「床厚」「階高」「窓高」を選択すると、モニタで該当する寸法が赤く表示されます。
ペントハウス ペントハウスの階数を設定します（0～10階まで入力可）。
「基準高さ」に「PH1F」のようにペントハウスの階数が表示されます。平面図で PHR 階を入力できます。
地上 地上階の階数を設定します（0～100階まで入力可）。
地下 地下階の階数を設定します（0～10階まで入力可）。
「基準高さ」に「B1F」のように地下の階数が表示されます。
基準高さ 「軒高」「床厚」「階高」「窓高」で建物の基準高を設定します。
このセルでは、Ctrlキー＋Cでコピー、Ctrlキー＋Vキーで貼り付けが可能です。
混構造とする場合は、「構造」で各階の構造を設定します。
小屋裏となるR階の各基準高さは、下階軒高からの高さ固定です。
FL基準：±0
SL基準：±0
窓高基準：＋1800
階高基準：＋2900

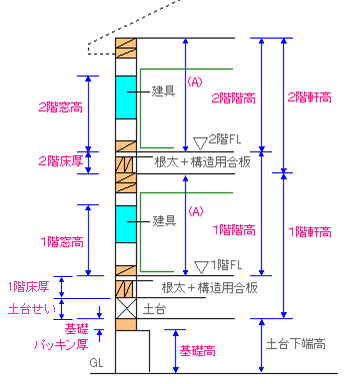

木造の場合

FL：
FLは、床仕上の天端です。床厚によって、その階の FL が決まります。

土台せい：
土台のせいを設定します。

土台下端高：
GL から土台下端（基礎高＋基礎パッキン）までの高さです。

基礎パッキン：
断面図・矩計図において、土台と立上がりの間に基礎パッキンを描画したい場合は、「基礎パッキン」をONにして、厚さを入力します。

2×4の場合

左図（A）：
下枠下端～頭つなぎ上端の距離です。

FL：
FLは、構造用合板の天端です。

構造用合板：
構造用合板の厚みは、「構造用合板」タブで設定します。

土台せい：
土台のせいを設定します。

土台下端高：
GL から土台下端（基礎高＋基礎パッキン）までの高さです。

基礎パッキン：
断面図・矩計図において、土台と立上がりの間に基礎パッキンを描画したい場合は、「基礎パッキン」をONにして、厚さを入力します。

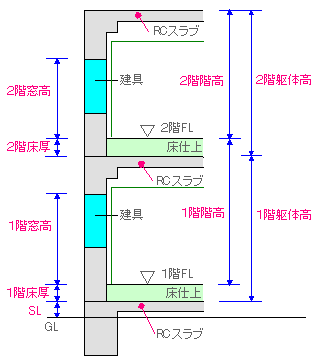

RC造の場合

FL：
FLは、床仕上の天端です。床厚によって、その階の FL が決まります。

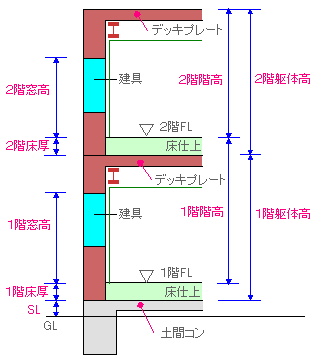

S造の場合

FL：
FLは、床仕上の天端です。床厚によって、その階の FL が決まります。

基準高さは、各基準高を参照して入力する部材や、矩計図などの自動描画に影響します。

GL 敷地高さ、ポーチ、犬走りなどの下端高の基準
基礎高（1SL高） 床下換気口の上端位置基準
木・2×4断面図・矩計図で躯体を自動描画するときの基礎高さ位置
FL（SL） 部屋の床高の基準
たれ壁の下端基準
内部階段の始点高・終点高の基準
窓高・階高 建具の取付高（基準増減）の基準
軒高 屋根の取付高（軒高基準）の増減
小屋裏換気口の上端高の基準

斜線制限のチェック時、敷地の地盤面からの高さを適用します。

「地盤面を考慮」にチェックを付けた場合、GL+ 敷地の地盤面の高さを基準に斜線制限をチェックします。ONのとき、表示される地盤面の高さは、「物件」メニューの「物件情報」の「分類：情報」にある「地盤高」です。

OFFのときは、設計GLでチェックします。

メモ

  • 配置図の「表」メニューの「地盤面算定表」で平均地盤面を算出して、「物件情報」ダイアログの「分類：情報」にある「地盤高」に反映できます。
木造 「根太レス工法」タブの「2階以上・地下階」「1階」で、根太レス工法にする対象階にチェックを付けて、構造用合板の厚さを設定します。
2×4 2×4の場合、1階のみを根太レス工法にすることができます。「構造用合板」タブの「1階根太レス工法」にチェックを付けます。

2×4、木造（根太レス工法時）における構造用合板の厚みを設定します。

木造（根太レス工法時） 「根太レス工法」タブの「2階以上・地下階」「1階」がONのときに、構造用合板の厚さを設定します。
2×4 「構造用合板」タブで構造用合板の厚さを設定します。

FLについても、木造では床仕上の天端が基準になるのに対し、2×4では構造合板の天端が基準になります。断面図（簡易描画でない場合）・矩計図での構造用合板の描画は、次図のようになります。

なお、2×4床伏図で入力する根太などの部材の天端高は、天端高の初期値が FL－「構造用合板の値」になります。

見下・見上の設定

S/RC構造図の伏図の作成条件（見上入力／見下入力）を変更するには、「S/RC」タブに「見下」「見上」で設定します。設定した作成条件は S/RC伏図の専用ツールバー（▲見上／▼見下）に表示されます。

基準下端レベルの設定

基礎下端レベルは、S/RC伏図の独立基礎、連続基礎、べた基礎を配置するときの基礎下端レベルの初期値となります。

マンションのように同じ間取りが複数階存在する場合、同じ間取りを入力するとデータが多くなります。

3～9階は同じ間取りという場合は、3階を参照する元階として、4～9階は3階を参照させることができます。この場合、4～9階の平面図・天井伏図のデータ入力は不要となります。立体データは3階をもとに作成します。

仮想階を設定する

  1. 「仮想階設定」をクリックします。

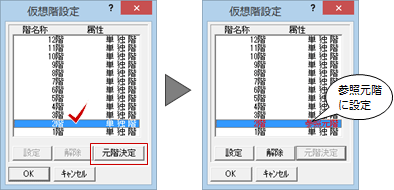

  2. 参照元となる階（参照元階）を選び、「元階決定」をクリックします。
    または、参照元となる階をダブルクリックしてもかまいません。
    参照元階は赤色表示になります。

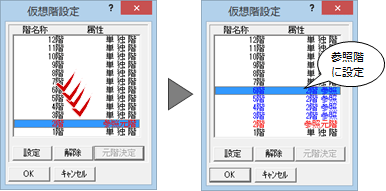

  3. 参照する階（参照階）をすべてクリックします。
    参照階は青色表示になります。
    他階をクリックして再度参照階をクリックすると、単独階に戻ります。

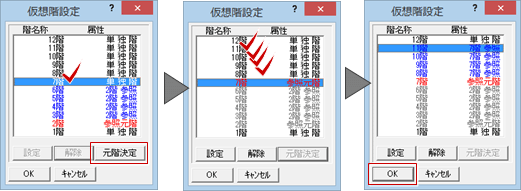

  4. 続けて、別の仮想階を設定する場合、「設定」をクリックします。
    次の仮想階の設定に移ります。
  5. 手順2，3を繰り返し、設定を終えたら「OK」をクリックします。

    単独階仮想階には設定されていない階です。データ入力が必要です。
    参照元階（赤字）参照元となる階です。仮想階は、この参照元階を参照します。データ入力が必要です。
    ○階 参照（青字）参照階に設定されている階です。この階は参照元階に設定されている階を参照します。データ入力が不要です。
    灰色表示参照元階が異なる仮想階（設定済みの階）を示します。仮想階は複数登録できます。
    2階：参照元階、3～6階：参照階
    7階：参照元階、8～10階：参照階

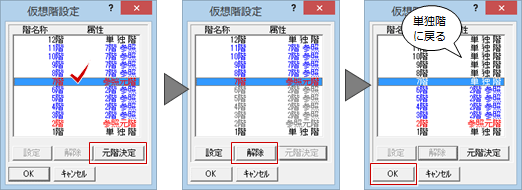

仮想階を解除する

  1. 「仮想階設定」をクリックします。
  2. 解除する参照元階を選び、「元階決定」をクリックします。
    または、参照元となる階をダブルクリックしてもかまいません。
  3. 「解除」をクリックします。
    参照元階、参照階（赤色で表示されている参照元階に関する設定）がすべて解除され、単独階に戻ります。
  4. 設定を終えたら、「OK」をクリックします。
