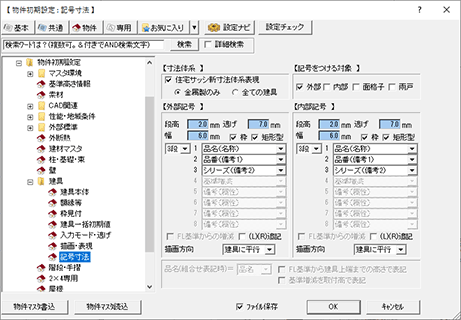

物件初期設定：建具－記号寸法

【寸法体系】で、住宅サッシ新寸法体系の呼称記号を使用して建具記号を表示したい場合は、「住宅サッシ新寸法体系表現」をONにします。

金属製建具だけに適用するときは「金属製のみ」をON、すべての建具に適用するときは「全ての建具」をONにします。

条件

【外部記号】【内部記号】の「1」～「8」で、「品名（名称） WH」「品名（名称）-WH」「寸法WH」のいずれかを選ぶ必要があります。

表記内容

「物件初期設定：建具－枠見付」の寸法区分（内／外）に関係なく、寸法表記される「WH」は建具の内法寸法の幅（ 3 桁）と高さ（ 2 桁）より 5 桁で表示されます。

平面図の表現

例：建具幅（内法）：1650㎜ ，建具高（内法）：13000㎜ の場合

建具表および数量拾いでの表現

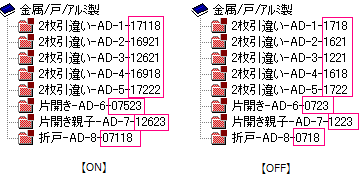

「住宅サッシ新寸法体系表現」がONの場合、建具表および数量拾いツリー（次図）の建具記号の表記 W2 桁 H2 桁も、次図のように W3 桁 H2 桁（ 5 桁）で行われます。

【記号をつける対象】では、平面図や平面詳細図で入力する建具に建具記号を付けるかどうかを設定します。

記号を設定する建具にチェックを付けます。

内部	建物内部の建具に対して記号を付けるとき、ONにします。
外部	建物の外周に取り付ける建具に対して記号を付けるとき、ONにします。
面格子	面格子の建具に対して記号を付けるとき、ONにします。
雨戸	雨戸戸袋や両開き雨戸の建具に対して記号を付けるとき、ONにします。

メモ

• 入力されている建具に対して記号を付けるには、建具の属性変更ダイアログにある「記号」をONにします。
  平面図の「属性」メニューの「建具一括設定」で設定した建具に対して、「記号をつける対象」の設定が有効になります。

【外部記号】【内部記号】では、外部建具と内部建具ごとに建具記号で表示する項目数や内容、描画方向などを設定します。

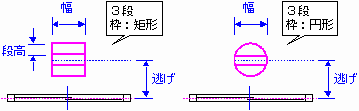

記号の形状

段高	建具記号の 1段の高さを設定します。この設定は枠付き（矩形）、および枠なしの場合に有効で、1段の高さが記号内の文字列の高さになります。
逃げ	建具記号の表示位置を設定します。建具からの建具記号（中心）までの逃げを入力します。
幅	建具記号の幅を設定します。枠付き（円形）の場合は、この設定が円の直径になります。
枠	建具記号を枠付きで表示する場合は「枠」をONにします。 枠なしで記号内の文字列のみ表示する場合は、OFFにします。
矩形型	建具記号の枠を矩形で表示する場合は「矩形型」をONにします。 円形で表示する場合は、OFFにします。

記号の表示内容

記号段数	建具記号の段数（1～8）を設定します。
1 ～ 8	建具記号の1段目～8段目に表示する内容を設定します。 （記号項目と情報の参照先については「建具記号の参照先」を参照）
FL基準からの増減	記号項目 「基準増減」 を選んでいるときに設定可能です。 基準増減を FL基準（表示：FL±○）で表示する場合はONにします。 窓高基準で表示する場合はOFFにします。
	基準増減には、建具属性の高さ基準の設定は関係ありません。「FL基準からの増減」の設定で基準の位置が決まります。
FL基準から建具上端までの高さで表記	「FL基準からの増減」がONのときに設定可能です。 建具上端までの高さをFL基準からの高さ（表示：FL±○）で表記する場合は、「FL基準から建具上端までの高さで表記」をONにします。
基準増減を取付高で表記	記号項目 「基準増減」 を選んでいるときに設定可能です。 建具の属性で設定されている「取付高」を基準にした高さの増減を表記します。OFFのときは、「物件初期設定：建具－枠見付」で設定されている上枠の寸法区分が基準になります。
（L）（R）追記	次の記号項目を選んだときに設定可能です。 ・「品名（名称）」 ・「品名（名称）　WH」 ・「品名（名称）－WH」 ・「品名（名称） 備考（属性）」 ・「記号1（名称）」 開き勝手を持つ建具（ドア、引戸など）について、建具記号の建具名称の後ろに左開きの記号（L）または右開きの記号（R）を付ける場合は、ONにします。 （L・Rの基準については「L・Rの判定基準について」を参照）
品名（組合せ表記時）＝	次の記号項目を選んだときに設定可能です（AM建具でのみ有効）。 ・「品名（名称）　WH」 ・「品名（名称）－WH」 ・「品名（名称） 備考（属性）」 3Dカタログ／AM建具の「品名」を「記号1」の内容に置き換えて表示する場合は「記号1」、「品名」のままで表示する場合は「品名」を選択します。
	品名 ： w600h900 記号1：サンプル WH ： 07609 「品名」「記号1」の場合、次のように表示されます。 「品名」 「記号1」 w600h90007609 サンプル07609

記号の描画方向

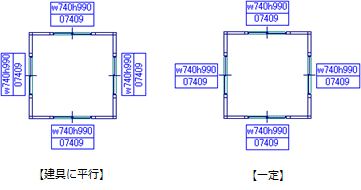

「描画方向」で、外部・内部建具の記号の描画方向を、建具に平行にするか、一定方向にするかを設定します。

建具に平行	建具の傾きに平行に記号を描画します。
一定	入力画面に平行に記号を描画します。

「1」～「8」で選ぶ記号項目で表示する内容の参照先は、次表のとおりです。

（　）の表記

記号項目にある「（　）」の表記がある場合 、3Dカタログ／AM建具とAT建具で内容の参照先が異なることを表しています。

ただし、「備考（属性）」は除きます。「備考」は建具の属性変更を参照していることを表しています。

例：品名（名称）　⇒　AM建具の品名（AT建具の名称）

記号項目	参照先
品名（名称）	【3Dカタログ建具】 建具マスタの「製品情報」にある「品名」「品番」「製品」を参照します。 【AM建具】 建具マスタの「製品情報」にある「品名」「品番」「シリーズ」を参照します。 【AT建具】 建具形状マスタ：建具形状マスタの「名称」「備考1」「備考2」を参照します。
品番（備考1）
シリーズ（備考2）
基準増減	建具の取付高（±）を表示します（表示：±○）。 基準には、「FL基準からの増減」のON・OFFが影響します。
品名（名称）　WH	「品名（名称）」と「WH」（建具の内法寸法の幅と高さ）の寸法表記を組み合わせて表示します。「WH」には「住宅サッシ新寸法体系表現」のON・OFFが影響します。
品名（名称）－WH
寸法HW	「HW」（建具の内法寸法の高さと幅）の寸法表記で表示します。
寸法WH	「WH」（建具の内法寸法の幅と高さ）の寸法表記で表示します。「WH」には、「住宅サッシ新寸法体系表現」のON・OFFが影響します。
建具幅✕建具高（内法） 建具幅✕建具高（外法）	建具の内法、または外法の寸法を表示します。 内法：建具の枠の内側までのサイズ 外法：建具の枠を含んだサイズ。テラスの場合は、下枠を含まない ※サイズに関しては参考値となります。正式なサイズに関しては、メーカー提供のカタログを確認してください。
備考（属性）	建具ごとに設定した備考内容を表示します。建具の属性変更ダイアログの「記号」を参照します。
品名（名称） 備考（属性）	「品名（名称）」と「備考」を組み合わせて表示します。
ガラス名称	建具の属性変更ダイアログの「ガラス種類」で選択しているガラス種類を参照します。
建具種別	建具種別の名称を表示します。
窓種名（建具種別）	【3Dカタログ建具】 サッシのみ、選択の一覧に表示されている窓種名です。 サッシ以外は、「建具種別」と同じになります。 【AM建具・AT建具】 「建具種別」と同じになります。
呼称記号	【3Dカタログ建具・AM建具】 建具マスタの「製品情報」にある「呼称記号」を参照します。
記号1（名称）	【3Dカタログ建具・AM建具】 建具マスタの「コメント/記号」にある「記号1」～「記号3」を参照します。 【AT建具】 建具形状マスタの「名称」「備考1」「備考2」を参照します。
記号2（備考1）
記号3（備考2）
省エネ等級（窓）	【3Dカタログ建具】 建具マスタの「性能・積算情報」にある「性能」セルをダブルクリックして表示される「ガラス別 性能等級」の「省エネ建材等級（窓）」を「省エネ等級（窓）」に表示します。「省エネ等級（ガラス）」「省エネ等級（サッシ）」はありません。 【AM建具】 建具マスタの「ガラス別情報/積算情報」にある「性能」セルをダブルクリックして表示される「ガラス別 性能等級」の「省エネ等級（窓）」「省エネ等級（ガラス）」「省エネ等級（サッシ）」を参照します。
省エネ等級（ガラス）
省エネ等級（サッシ）

建具記号に表示される建具種別の名称です。建具の属性変更ダイアログに表示される「建具種別」とは表記が異なる場合があります。

3Dカタログ・AM建具

引違
2枚引違窓	3枚引違窓	4枚引違窓
2枚引違戸	3枚引違戸	4枚引違戸
引戸・折戸
片引戸	2枚引戸	3枚引戸
引分戸	折戸	両折戸
伸縮戸	２枚可動間仕切	4枚可動間仕切
6枚可動間仕切	8枚可動間仕切	コーナー引戸　※3Dカタログのみ
ドア
片開戸	自由戸	片袖戸
両袖戸	両開戸	親子戸
洋窓
片開窓	両開窓	Fix窓
台形（異形）窓	上げ下げ窓	横すべり出し窓
倒し窓	縦回転窓	縦すべり出し窓
突き出し窓	横回転窓	ジャロジー
コーナー窓	片引窓
出窓
三角Fix出窓	三角開付出窓	四角2枚引違出窓
四角4枚引違出窓	四角Fix出窓	台形2枚引違出窓
台形4枚引違出窓	台形Fix出窓	ボウウィンドウ4枚
ボウウィンドウ5枚	コーナー出窓
他
シャッター	連窓	片雨戸
両開雨戸	雨戸シャッター	面格子
手摺	フラワーBOX	三方枠
内窓
2枚引違	4枚引違	開きドア
開き窓	Fix

AT建具

金属窓
引違い2枚窓	引違い3枚窓	引違い4枚窓
Fix窓	R・Fix窓	片開き窓
両開き窓	縦軸回転窓	縦すべり出し窓
ドーマ	内・外倒し窓	突き出し窓
横軸回転窓	すべり出し窓	上げ下げ窓
ジャロジー	三角出窓	四角出窓
台形出窓	ボウウィンドウ	コーナー窓
コーナー出窓	雨戸戸袋	両開き雨戸
面格子	複合窓
金属戸
引違い2枚戸	引違い３枚戸	引違い4枚戸
片引き戸	引分け戸	R・引分け戸
片開き戸	片開き片袖戸	片開き両袖戸
片開き親子戸	両開き戸	自由戸
両自由戸	折戸	4枚折戸
伸縮扉	シャッター	雨戸戸袋
両開き雨戸	三方枠	複合窓
木製窓
引違い2枚窓	引違い3枚窓	引違い4枚窓
Fix窓	R・Fix窓	片開き窓
両開き窓	ドーマ	雨戸戸袋
両開き雨戸	面格子	書院用
木製戸
引違い2枚戸	引違い３枚戸	引違い4枚戸
片引き戸	引分け戸	片開き戸
片開き片袖戸	片開き両袖戸	片開き両親子戸
両開き戸	自由戸	両自由戸
折戸	4枚折戸	雨戸戸袋
両開き雨戸	三方枠
