物件初期設定：増改築｜設定メニュー

自動作成や積算処理で増築・改築区画を考慮するにはA152330_bzk_sec01

増改築区画は、平面図、屋根伏図、電気設備図、衛生設備図で入力できます。

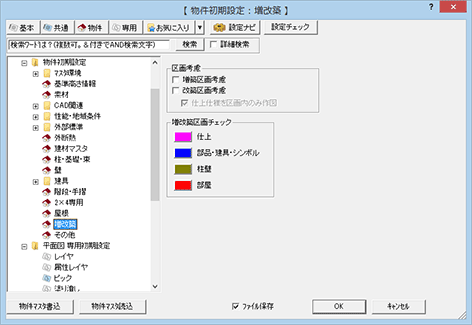

このとき、増築区画または改築区画を考慮して、建具表、内部仕上表、外部仕上表、木造の各種伏図、2×4の各種伏図、造作材配置、下地材配置、数量拾い、積算を処理する場合は、「増築区画考慮」「増築区画考慮」をONにします。

平面詳細図、矩計図、立面図を自動作成するとき、増改築区画内のみ各部材の仕様を作図したいときは、「仕上仕様を区画内のみ作図」をONにします。
OFFの場合は、区画に関わらず、すべての部材の仕様が描画されます。
「増築区画考慮」「改築区画考慮」がともにONの場合、増築区画考慮が優先されます。
例えば、両チェックがONの場合、増築区画があると、伏図では増築区画部分のみ部材が配置されます。

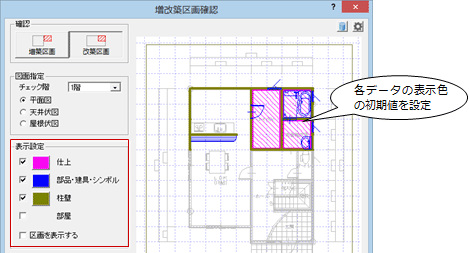

平面図などの「区画」メニューの「増改築区画」の「増改築区画確認」で使用するダイアログのモニタに表示する各データの色を設定します。

色を変更するには、設定色のボタンをクリックします。

「増築区画考慮」の設定と平面図、屋根伏図で入力した増築区画によって、各プログラムの処理は、次のようになります。

物件初期設定増築考慮	平面図増築区画	屋根伏図増築区画	各種伏図	造作材配置／下地材配置	積算
OFF	無し	無し	部材をすべて配置	部材をすべて配置	部材をすべて積算
OFF	無し	有り	部材をすべて配置	部材をすべて配置	部材をすべて積算
OFF	有り	無し	部材をすべて配置	部材をすべて配置	部材をすべて積算
OFF	有り	有り	部材をすべて配置	部材をすべて配置	部材をすべて積算
ON	無し	無し	部材を配置しない	部材を配置しない	部材を積算しない
ON	無し	有り	平面図参照の部材は配置しない／屋根伏図参照の部材は区画を考慮して配置	平面図参照の部材は配置しない／屋根伏図参照の部材は区画を考慮して配置	平面図参照の部材は積算しない／屋根伏図参照の部材は区画を考慮して積算
ON	有り	無し	平面図参照の部材は区画を考慮して配置／屋根伏図参照の部材は配置しない	平面図参照の部材は区画を考慮して配置／屋根伏図参照の部材は配置しない	平面図参照の部材は区画を考慮して積算／屋根伏図参照の部材は積算しない
ON	有り	有り	平面図および屋根伏図参照の部材は区画を考慮して配置	平面図および屋根伏図参照の部材は区画を考慮して配置	平面図および屋根伏図参照の部材は区画を考慮して積算

「改築区画考慮」の設定と平面図、屋根伏図で入力した改築区画によって、各プログラムの処理は、次のようになります。

物件初期設定改築考慮	平面図改築区画	屋根伏図改築区画	伏図配置	造作材配置／下地材配置	積算
OFF	無し	無し	部材をすべて配置	すべて配置	すべて積算
OFF	無し	有り	部材をすべて配置	すべて配置	すべて積算
OFF	有り	無し	部材をすべて配置	すべて配置	すべて積算
OFF	有り	有り	部材をすべて配置	すべて配置	すべて積算
ON	無し	無し	部材をすべて配置	配置しない	積算しない
ON	無し	有り	部材をすべて配置	平面図参照の部材は配置しない／屋根伏図参照の部材は区画を考慮して配置	平面図参照の部材は積算しない／屋根伏図参照の部材は区画を考慮して積算
ON	有り	無し	部材をすべて配置	平面図参照の部材は区画を考慮して配置／屋根伏図参照の部材は配置しない	平面図参照の部材は区画を考慮して積算／屋根伏図参照の部材は積算しない
ON	有り	有り	部材をすべて配置	平面図および屋根伏図参照の部材は区画を考慮して配置	平面図および屋根伏図参照の部材は区画を考慮して積算

増築区画や改築区画に対する部材の評価方法（ボックスインのとき処理の対象となるか、ボックスタッチのときに処理の対象となるか）は、部材の入力タイプによって異なります。

ボックスイン：区画内に部材（入力点）が含まれる場合に、その部材が処理の対象になります。

ボックスタッチ：区画内に部材の一部分が含まれる場合に、その部材が処理の対象になります。
