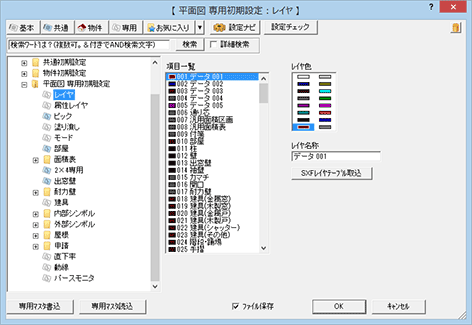

専用初期設定：レイヤ

レイヤとは、透明フィルムのようなもので、そのフィルム（レイヤ）ごとにデータが描画されています（部屋は「レイヤ007」、柱は「レイヤ008」に描画というように）。

その何枚ものフォルムを積み重ねて、CAD画面にデータが表示されます。

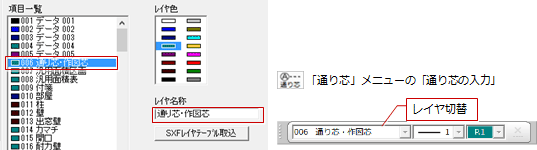

レイヤ名の変更

レイヤ名を変更するには、「項目一覧」から変更するレイヤを選択し、「レイヤ名称」を変更します（全角で19文字（半角で38文字）まで入力可能）。

変更すると、データ入力時に「レイヤ切替」でレイヤ名を確認できます。

レイヤ色の変更

レイヤ色を変更するには、「項目一覧」から変更するレイヤを選択し、「レイヤ色」から色を選びます。

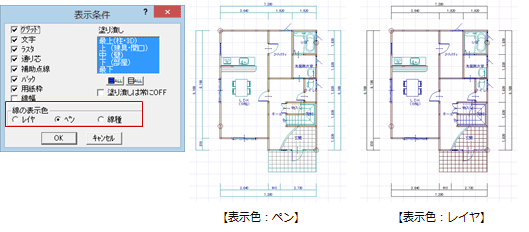

次のようにCAD画面の表示をレイヤ色とペン色で切り替えることができます。

メモ

• 「レイヤ色」の色は、「共通初期設定：表示色」の「要素色」で設定します。
• 設定したレイヤ色でデータを表示するときは、「表示」メニューの「表示条件」の「表示色」で「レイヤ」をONにします。

各図面の専用初期設定のレイヤを使用するのではなく、独自に作成したSXFレイヤを使用して図面を作成していきたい場合は、「SXFレイヤテーブル取込」でレイヤテーブルを取り込みます。

「SXFレイヤテーブル取込」をクリックして、「SXFレイヤテーブル編集」ダイアログで使用するSXFレイヤリストを読み込みます。また、SXFレイヤリストを編集することもできます。

メモ

• 電子納品（SXF仕様）に沿った図面を作成していく場合のために、「共通初期設定：表示色」の「登録リスト」に「6:SXF設定」が用意されています。ペンNo色およびレイヤ色をSXF既定義色に設定して、図面を作成していくことが可能です。
  この場合は、SXFレイヤテーブルを取り込み後、「専用初期設定：属性レイヤ」で属性を持った部材にSXFレイヤを割り当てなおす必要があります。
