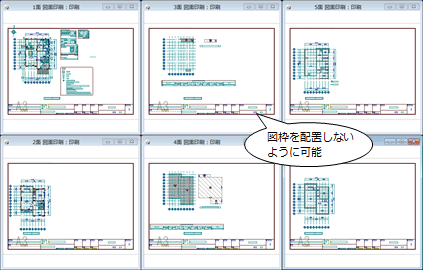

図枠一括配置／図面一括配置

申請図書のように作成する図面が多い場合、また図面によって図枠が異なるような場合、図枠をグループのタブごとに登録しておくことで、グループのタブごとに図枠を一括できます。このとき、図面も図枠と一緒に登録されていると効率的です。

出荷時の図枠マスタには、図枠一括配置用のグループ「【図枠一括】A2性能表示」「【図枠一括】A3申請用」が用意されています。

1. 「一括」メニューから「図枠一括配置」を選びます。

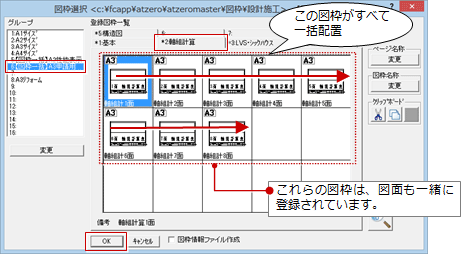

2. 「図枠選択」ダイアログで、一括配置する図枠のグループと一覧のタブをクリックします。
3. 「OK」をクリックします。

4. 保存の確認画面で「OK」をクリックします。
5. 開始の確認画面で「OK」をクリックします。


メモ

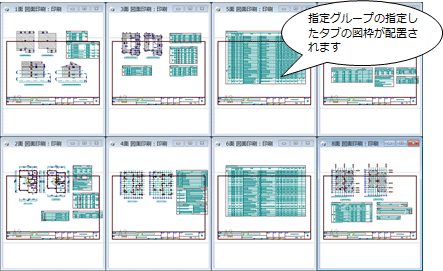

• アクティブな面から順に次の図が開き、グループに登録されている図枠が配置されます。最初の図枠を配置する面で操作してください。

1. 「一括」メニューから「図面一括配置」を選びます。
2. 「図面一覧」ダイアログの「図面一覧」で、配置する図面を選択します。
   Ctrl キーまたは Shift キーを押しながらクリックすると、複数面を選択できます。 選択を取り消すときは、もう一度その図面を、Ctrlキーを押しながらクリックします。
3. 「OK」をクリックします。
4. 保存の確認画面で「OK」をクリックします。
5. 開始の確認画面で「OK」をクリックします。


図枠の配置について

図面と一緒に図枠も配置するには、「専用初期設定：図枠配置条件」の「一括配置で図枠を配置」をONにして、図枠を設定しておきます。OFFのときは、図面だけが配置されます。

図面の配置順について

「図面一覧」ダイアログの「図面一覧」の表示順番で、1面に1図面が配置されます。

配置される面は、アクティブな面から順番に行われます。例えば、アクティブな面が3面である場合、4つ図面を一括配置すると、図面は3～6面に配置されます。このとき、3～6面に図面が入力されている場合は、削除してから一括配置されます。

メモ

• 図面印刷では最大500面までの作成となっているため、一括配置で選択できる図面数は「500－既存の図面数＋1」です。
  ただし、本プログラムで同時に開くことができるウィンドウは最大100面までです。それ以上のウィンドウを開く場合は、自動的に保存されて閉じられます。
