図枠配置・入替／図枠配置・入替（複数図面）

図枠マスタから図枠を選んで、図枠を入れ替えます。

配置されている図枠を入れ替えるA170240_zwh_sec01

「図枠」メニューの「図枠配置・入替」をクリックします。
「図枠選択」ダイアログの「グループ」と「ページ」を選択して、配置する図枠をクリックします。
「OK」をクリックします。

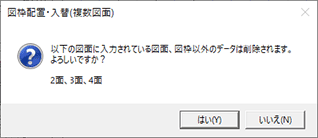

すでに図枠、図面や汎用データが配置されている場合、削除の確認画面が開きます。
入力されているすべてのデータを削除して、図枠を入れ替える場合は「現在の配置データを全て削除して指定図枠を読み込む」を選択して、「OK」をクリックします。
入れ替えを中止する場合は「キャンセル」をクリックします。

すでに図面が配置されている場合

次の確認画面が開きます。

現在の配置データを全て削除して指定図枠を読み込む	図枠、図面、汎用データのすべてのデータを削除して、図枠を入れ替えます。

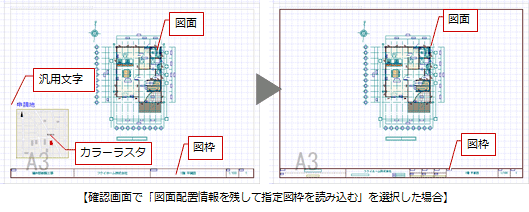

図面配置情報を残して指定図枠を読み込む	平面図などの図面を残して、図枠を入れ替えます。ただし、Ver7以前の図枠が配置されている場合、図面印刷で配置した汎用データは削除されます。 Ver8以降の図枠を配置している場合、汎用データ（カラーラスタ・塗りつぶし・ハッチング以外）は残ります。

メモ

図枠は、「図枠モード」で登録します。
新規図面を開いたときに、図枠が配置されないようにするには、「専用初期設定：図枠配置条件」で配置条件を変更する必要があります。
図枠を配置すると、その図枠の用紙サイズに変更されます。
「元に戻す」で前の図枠に戻した場合、用紙枠サイズは元に戻りません。「設定」メニューの「用紙枠」で用紙枠サイズを設定し直してください。

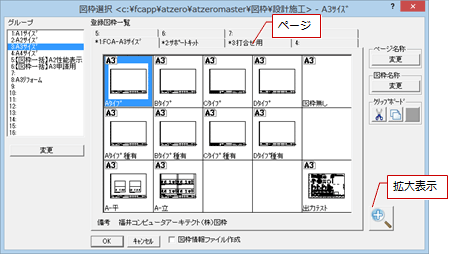

「図枠選択」ダイアログの機能A170240_zwh_sec02

グループ	グループは16まで登録できます。名称は、「グループ」下にある「変更」で変更します。全角で14文字（半角で29文字）まで入力可能です。
ページ	各グループは、8つのページ（タブ）で構成されています。ページを切り替えて図枠を選択します。図枠が登録されているページNoの横には、＊マークが表示されます。ページの名称は、「ページ名称」の「変更」で変更します。全角で9文字（半角で18文字）まで入力可能です。
登録図枠一覧	選択している図枠の名称、備考は「図枠名称」の「変更」で変更します。名称は、全角で5文字（半角で10文字）まで入力可能です。備考は、全角で25文字（半角で50文字）まで入力可能です。
	（赤字）は、現在の用紙よりも、サイズが大きい図枠であることを示します。
	（黒字）は、現在の用紙と同じサイズの図枠であることを示します。
	（青字）は、現在の用紙よりも、サイズが小さい図枠であることを示します。
	は、縦方向の用紙であることを示します。
クリップボード	図枠の複写、移動、削除するときに使用します。
拡大表示	選択している図枠を、「拡大表示」ダイアログのモニタ上で拡大して確認します。
図枠情報ファイル作成	図面印刷ではなく、各図面の「ファイル」メニューの「印刷」から印刷を行う際、ダイアログの「図面印刷」をONにすると、図面印刷を開き、その図面に関連した図枠を配置できます。そのためには、図面を配置している図枠を登録する際に、これにチェックを付けます。

メモ

図枠マスタが格納されているフォルダは、「物件初期設定：マスタ環境－共通マスタフォルダ」の「部品／設備他」タブにある「図枠」で指定します。

図枠を移動するには

移動する図枠を選択します。
「クリップボード」の「切り取り」をクリックします。
確認画面で「はい」をクリックします。
移動先をクリックします。
「クリップボード」の「貼り付け」をクリックします。
「専用データ・クリップボード」ダイアログで貼り付ける図枠を選び、「OK」をクリックします。

図枠を複写するには

複写する図枠を選択します。
「クリップボード」の「コピー」をクリックします。
複写先をクリックします。
「クリップボード」の「貼り付け」をクリックします。
「専用データ・クリップボード」ダイアログで貼り付ける図枠を選び、「OK」をクリックします。

図枠を削除するには

削除する図枠を選択します。
「クリップボード」の「切り取り」をクリックします。
確認画面で「はい」をクリックします。
「クリップボード」の「貼り付け」をクリックします。
「専用データ・クリップボード」ダイアログの「全削除」をクリックします。
「全削除」は、クリップボードの内容をすべて削除しますので注意してください。

メモ

「クリップボード」ダイアログの内容は、ZEROを起動している間は有効です。ZEROを終了するとクリップボードの内容は破棄されますので注意してください。
Shiftキーを押しながら「切り取り」をクリックすると、対象ページ（タブ）の図枠をすべて切り取ります。
Shiftキーを押しながら「コピー」をクリックすると、対象ページ（タブ）の図枠をすべてコピーします。
