図枠目次項目

1. 目次作成の対象図面となる最初の図面を開きます。
   5面を開いている場合、5面以降の図面の目次が作成されます。
2. 「図枠目次項目」をクリックします。

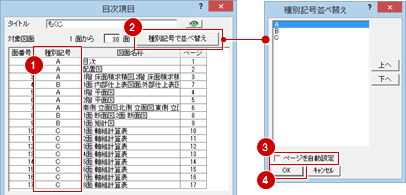

3. 図面を種別ごとに分けたい場合は、「目次項目」ダイアログの「種別記号」を変更します。
4. 種別記号ごとにページを並び変えたい場合は、「種別記号で並べ替え」をクリックします。
5. 「種別記号並べ替え」ダイアログで、種別の並び順を変更します。
6. このとき、ページ番号を種別記号ごとの連番にしたくない場合は、「ページを自動設定」をOFFにして「OK」をクリックします。

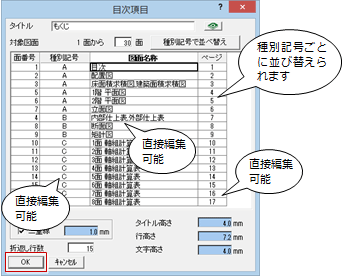

7. 表の「ページ」を連番となるように変更します。
8. 図面の名称を変更する場合は、「図面名称」を変更します。
9. 「OK」をクリックします。

10. 目次表を配置する位置をクリックします。
11. ページ番号の確認画面が開くので、更新する場合は「はい」をクリックします。このとき、種別記号、図面の名称も更新されます。
    ページ番号を更新しない場合は「いいえ」をクリックします。


メモ

• 目次表だけを配置する面が必要の場合、更新されたページ番号順に図面を並び替えたい場合、「処理選択」ダイアログから図面印刷を開き、「図面選択」ダイアログの「図面順序」で並び替えます。
• 「種別記号」の初期値は「A」ですが、あらかじめ「ファイル」メニューの「図面情報設定」で変更しておくと、「目次項目」ダイアログの「種別記号」にセットされます。
• 「ページ」を連番にしたい場合は、「種別記号」を1種類にするか、「種別記号で並び替え」をクリックしたときに「ページを自動設定」をOFFにするか、「目次項目」ダイアログの「ページ」を手動で変更します。

図枠項目「種別記号」を「ページ」の前に配置します。

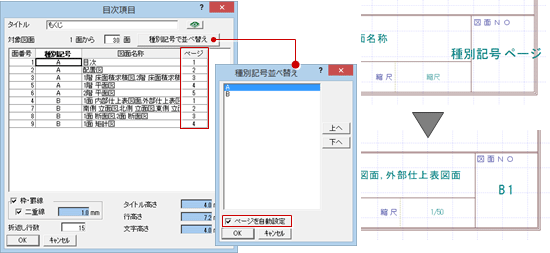

「種別記号並べ替え」ダイアログで、ページ番号を種別記号ごとの連番にしたい場合は、「ページを自動設定」をONにして「OK」をクリックします。

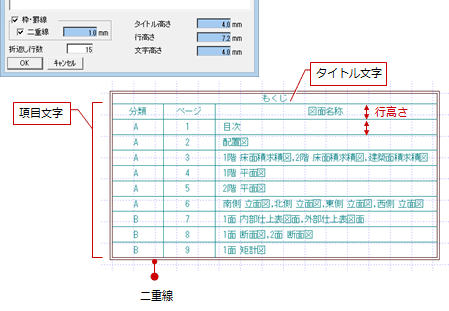

「枠・罫線」「折返し行数」「タイトル高さ」「行高さ」「文字高さ」で、表の書式を設定します。
