サイズ指定で画像を配置するA170340_gzo_sec01

画像の配置方向を指定する場合は、入力方法を「1点方向」に変更して、配置の基準点と方向を指定します。

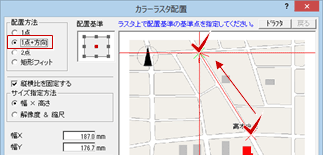

または「配置方法」の「1点＋方向」をONにして、「画像配置」ダイアログのモニタで基準点と方向を指定し、入力方法を「1点」にして配置することも可能です。

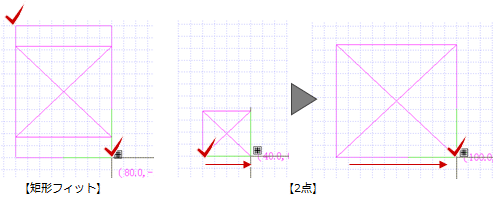

マウスで指定した矩形範囲に収まるように、指定した2点間に合わせて画像サイズを拡大・縮小して配置します。

「画像選択」ダイアログのフォルダは、環境によって表示されないものもあります。

プレゼンBoxを開きます	現在の物件で管理している画像を、「プレゼンBox」ダイアログから選択して図面に配置します。
プレゼンフォルダを開きます	レンダリングした画像などを保存している「プレゼン」フォルダから画像を選択して図面に配置します。 ※ARCHITREND Driveから物件データを開いている場合、ARCHITREND Driveが開きます。
工事フォルダを開きます	現在の物件を管理しているマネージャーの工事フォルダから画像を選択して図面に配置します。 ※マネージャーから物件データを開いていない場合、工事フォルダは開けません。
現況調査のフォルダを開きます	現況調査ツールで撮影した写真を図面に配置します。マネージャーで管理された物件データの場合で、マネージャーの工事フォルダに現況調査ツールのデータがある場合に使用できます。
任意のフォルダを開きます	任意のフォルダから画像を選択して図面に配置します。

配置した画像のサイズ変更、移動、削除などは、汎用コマンドの「画像」メニューにある「属性変更」「移動」「削除」などカラーラスタ関連の専用コマンドを使用します。

「通常」「白を透過」「背景と合成」は、画像配置後に属性変更でも変更できます。

通常	画像をそのまま配置します。
白を透過	画像データの白色を透過処理します。画像を貼り付けると、下にある他の画像が白色のところに表示されます。
背景と合成	画像データを背景色と合成して配置します。ただし、CAD画面の背景は、黒以外の色にしてください。CAD画面の背景色が黒の場合、画像が黒に塗り潰されて配置されます。
モノクロに変換	画像データを白と黒の濃淡色に変換して配置します。

「白を透過」「背景と合成」がONとなっている場合、出力色が正常でない場合があります。

印刷時の「出力設定」ダイアログ（「その他」タブ）の「カラーラスタの透過処理を行わない」をONにすると正常に出力されます。この場合、カラーラスタの属性を「通常」として扱うため透過処理はされません。

「通常」がONの場合は、「カラーラスタの透過処理を行わない」の設定に関係なく正常に出力されます。

「白を透過」がONのときに画像が綺麗に描画されないことがあります。この場合は、「背景と合成」をONに変更してみてください。

正常に印刷されないときは、「通常」をONに変更してみてください。

次のように、白と黒のピクセルを変換します。

白のピクセル	CADの背景色（通常）、またはモノクロ画像の下に画像がある場合は透過（白を透過、背景と合成）
黒のピクセル	ラスタデータの設定色（「共通初期設定：表示色」の「システム色」で設定）

画像（カラーラスタ）を配置すると、今までの「元に戻す」の情報は破棄されます。

なお、画像関連の操作は、「元に戻す」で1度だけ元に戻すことができます。

BMP、JPEG、PNG、TIFF形式の画像を配置できます。

1図面に配置できるカラーラスタは、全て合わせて 30 MB までです。これを超える場合の配置は、警告メッセージが表示されて配置できません。

カラーラスタデータを配置する際、256 色を超えるBMPデータを読み込んだ場合、読み込んだ BMP データを圧縮して読み込むか、減色して読み込むかを設定するダイアログが開きます。読み込む BMPデータのサイズをなるべく小さくして配置します。

JPEGにする	画像データをJPEG に圧縮して読み込みます。圧縮することで画像データのサイズを抑えます。
256色BMPにする	画像データを256色に減色してBMPで配置します。減色することで画像データのサイズを抑えます。
そのまま読み込む	圧縮、減色することなく、現在のデータをそのまま読み込みます。読み込んだ画像データのサイズのまま、貼り付けられます。
