図面タイトル移動

マウスで図面のタイトルを移動します。

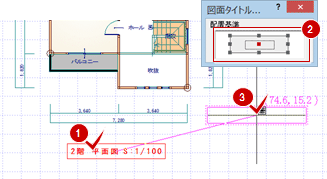

図面のタイトルを移動する

1. 「編集」メニューから「図面タイトル移動」を選びます。
2. 図面のタイトルをクリックします。
3. 「図面タイトル移動」ダイアログで、タイトルの配置基準点をクリックします。
   基準点となる位置の■をクリックして■にします。
4. タイトルの移動先をクリックします。


メモ

• タイトルを移動すると、図面の属性変更ダイアログの「マウス指定」がONになります。図面の属性変更ダイアログで設定されている位置に戻すには「マウス指定」をOFFにして、「左寄せ」「中央」「右寄せ」をONにします。
• 手順4で移動先をクリックする代わりに、ポップアップメニューの「OK」をクリックしても、図面の属性変更ダイアログの「マウス指定」がOFFになります。
