図枠登録

「図枠モード」で、編集した図枠を登録します。

図枠以外の汎用コマンドで入力された線分も登録されますが、図面を配置した状態で図枠を登録すると、配置図面の種類と位置の情報も合わせて登録できるため、図枠の配置と同時に図面を配置できます。

図枠を登録する

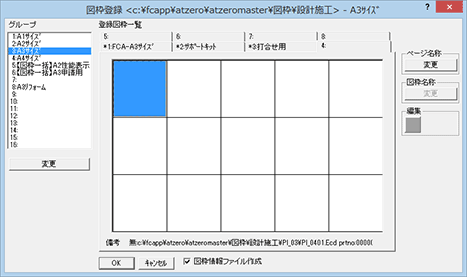

1. 「図枠登録」をクリックします。
2. 「図枠登録」ダイアログの「グループ」から、図枠を登録するグループ名をクリックします。
3. 登録したい「ページ」タブをクリックします。
4. 「登録図枠一覧」で登録する欄をクリックします。
5. 「OK」をクリックします。

6. 「名称変更」ダイアログの「名称」に図枠名を入力します。
7. 「OK」をクリックします。

メモ

• 「図枠選択」ダイアログに図枠が表示されない場合は、「物件初期設定：マスタ環境－共通マスタフォルダ」の「部品・設備他」タブにある「図枠」を確認してください。
• 図枠のグループ名、名称の文字数制限、および図枠の移動や複写については、「図枠選択」ダイアログを参照してください。
