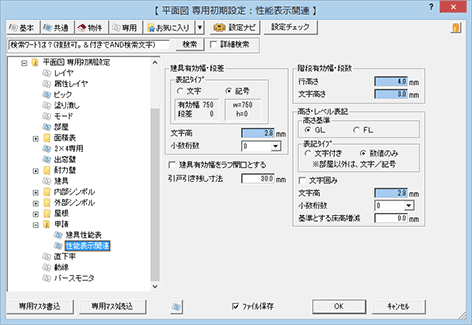

専用初期設定：申請－性能表示関連

「建具有効幅・段差」の設定では、「性能」メニューの「建具有効幅・段差」で建具（戸）の有効幅、段差を表示するときの初期値を設定します。

表記タイプ	文字	有効幅、段差を文字（例：「有効幅 750」「段差 0」など）で表記します。
	記号	有効幅、段差を記号（例：「w=750」「h=0」など）で表記します。
文字高	有効幅、段差を示す文字高を設定します。
小数点以下桁数	有効幅、段差を示す寸法の小数点以下の桁数を設定します。
建具有効幅をラフ開口とする	ラフ開口とは、出入口の扉の建具枠を取り外した開口幅のことです。 建具有効幅をラフ開口にするときは、ONにします。
引戸引き残し寸法	片引き戸・引き分け戸の引き残し寸法を設定します。 次図のように、扉が引込部の壁に完全に収まらないようにする場合に設定します。引き残し寸法分だけ建具の有効幅が狭くなります。
	片引き戸・引き分け戸の引き残し寸法を設定します。 次図のように、扉が引込部の壁に完全に収まらないようにする場合に設定します。引き残し寸法分だけ建具の有効幅が狭くなります。
	引込幅は、AM建具の場合（パラメトリック建具で引込部寸法設定がされているとき）、建具の属性変更ダイアログで「引込幅」を変更できます。

メモ

• 「建具有効幅をラフ開口とする」「引戸引き残し寸法」は、「建具有効幅・段差」で建具（戸）の有効幅、段差を表示する場合、また「バリアフリーチェック」でバリアフリーのチェックを行うのに有効な設定です。

「階段有効幅・段数」の設定では、「性能」メニューの「階段有効幅・段数」で作図する表の初期値を設定します。

行高さ	表の行の高さを設定します。
文字高さ	表の文字の高さを設定します。

「高さ・レベル表記」の設定では、「性能」メニューの「高さ・レベル表記」で表記するときの初期値を設定します。

高さ基準	部屋、ポーチ、犬走り、バルコニー、ウッドデッキ、濡縁、ベランダ、ロフトを指定して、レベル表記を行うとき、レベル表記の高さ基準をGL、SLにするかを設定します。
表記タイプ	部屋、ポーチ、犬走り、バルコニー、ウッドデッキ、濡縁、ベランダ、ロフト を指定して、レベル表記を行う場合
	文字付き	レベルを文字付きで表記します（例「GL+500」「FL±0」など）。
	数値のみ	レベルを数値のみで表記します（例「+500」「±0」など）。
	建具窓、手摺、床コーナーを指定して、高さ表記を行う場合
	文字付き	高さを文字で表記します（例「腰壁高=900」「手摺高=300」「窓台高=1200」など）。
	数値のみ	高さを記号で表記します（例「腰壁H=900」「手摺H=300」「H=1200」など）。
文字囲み	楕円で文字列を囲んで配置する場合はONにします。
文字高	レベル・高さ表記の文字の高さを設定します。
小数点以下桁数	寸法を表示する小数点以下の桁数を選択します。
基準とする床高増減	2×4のときに、FL基準でレベルを表記する場合に使用します。 2×4では、構造用合板の天端が FL となり、床仕上の 「仕上厚＋下地厚」 を加算した高さが部屋床高となるので、ある部屋の部屋床高を基準にしてレベル表記する必要があります。そのため、その基準となる部屋の床仕上の 「仕上厚＋下地厚」 を入力します。
