計画図・現況図を並べて表示

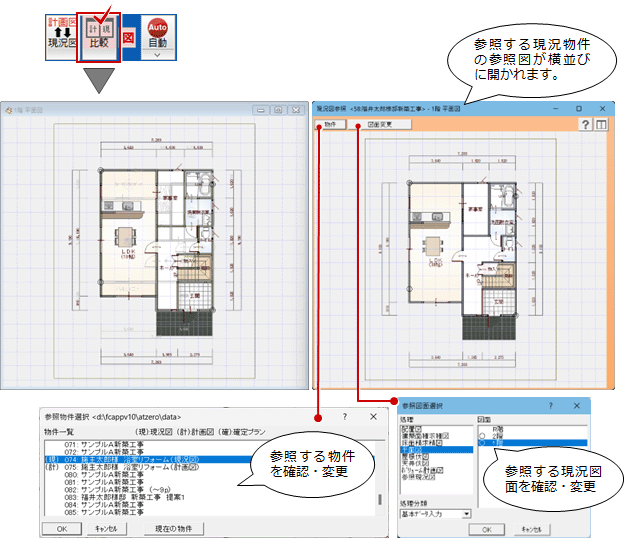

リフォーム計画図のツールバーにある 「計画図・現況図を並べて表示」をクリックすると、編集中の計画物件に紐づいている現況図面を左右並べて参照表示します。

メモ

• 「現況図」が存在しない場合は、「参照図面選択」ダイアログが表示されますので、現況図とする図面を選択してください。
• 現況物件のデータを取り込む場合は、「部材パレット」の「現況図を開く」をご利用ください。
• 「計画図・現況図を並べて表示」が使用できる図面は、平面図、配置図、天井伏図、屋根伏図、パースモニタ、耐震診断です。
