積算パーツ

1. 「汎用」メニューから「積算パーツ」を選びます。

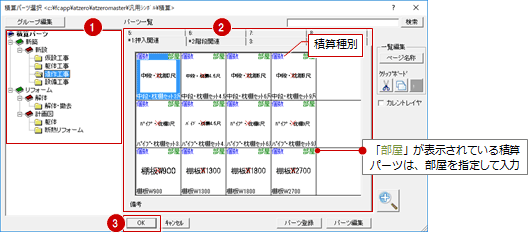

2. 「積算パーツ選択」ダイアログで、積算パーツのツリーから表示するパーツ一覧の項目をクリックします。
3. パーツの一覧から入力する積算パーツを選び、「OK」をクリックします。

4. 選択した積算パーツを図面に入力します。
   積算パーツの数量タイプによって、入力方法が異なります。
   ※「部屋」が表示されている積算パーツを選択した場合は、入力する部屋を指定します。
   ※立面図とその他の図面で入力できる積算パーツが異なります。
   ※差し引く数量を計上するには、「マイナス」をONにします。

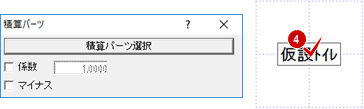

   個数	仮設トイレなど、個数を計上します。 積算パーツの図形を入力する位置をクリックします。同時に図面表示文字も入力されます。「入力数×係数」が数量になります。
   	積算パーツ選択	他の積算パーツに変更します。

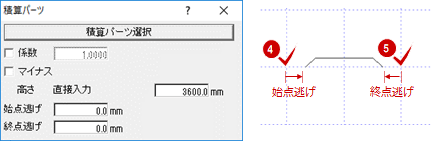

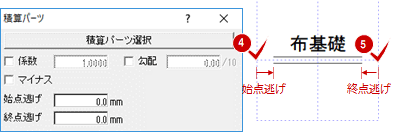

   長さ（2点）	布基礎など、長さを計上します。 積算パーツの始点と終点をクリックします。「線分長さ×係数」が数量になります。
   	始点逃げ 終点逃げ	クリックした点から実際のデータの始点、終点までの距離を入力します。

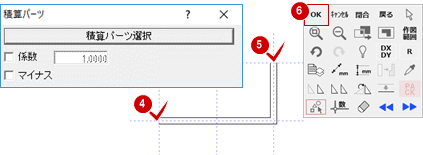

   長さ（多点）	外部足場（長さ）など、各点間の長さを計上します。 積算パーツ（多角円形）の始点と中点、終点をクリックします。「各点間の長さ×係数」が数量になります。

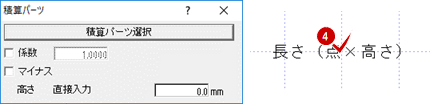

   長さ（点×高さ）	軒樋など、高さを計上します。 積算パーツの位置をクリックします。「入力数×高さ」が数量になります。

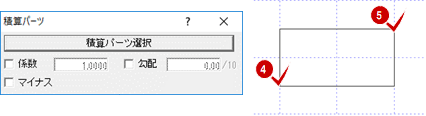

   面積	土間コンクリートなど、面積（平面）を計上します。 積算パーツ（矩形）の始点と対角点をクリックします。「面積×係数」が数量になります。
   面積（2点見付）	外部養生など、2点間の長さと高さの面積を計上します。 積算パーツの始点と終点をクリックします。「線分長さ×高さ×係数」が数量になります。

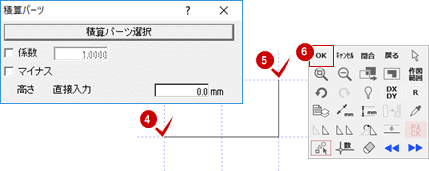

   面積（多点見付）	各点間の線分の長さと高さの面積を計上します。 積算パーツ（多角円形）の始点、中点、終点をクリックして、「OK」で確定します。「線分長さ×高さ×係数」が数量になります。

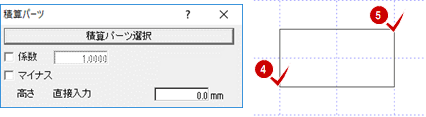

   体積	コンクリートなど、面積と高さの体積を計上します。 積算パーツ（矩形）の始点と対角点をクリックします。「面積×高さ」が数量になります。

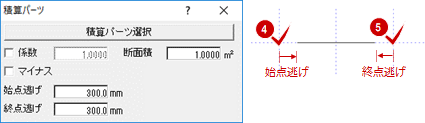

   体積（2点断面）	梁など、断面積と長さの体積を計上します。 積算パーツの始点と終点をクリックします。「線分長さ×断面積×係数」が数量になります。

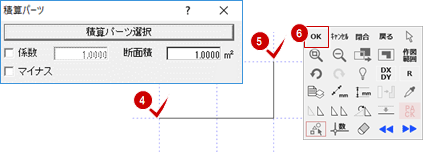

   体積（多点断面）	各点間の線分の長さと断面積の体積を計上します。 積算パーツ（多角円形）の始点、中点、終点をクリックして、「OK」で確定します。「線分長さ×断面積×係数」が数量になります。

5. 図面文字を入力します。積算パーツを登録したときの設定によって操作が異なります。
   ※数量「個数」「長さ（点×高さ）」タイプ以外の積算パーツは、図面文字の入力がない場合があります。

   文字のみ	表記文字列の位置をクリックします。

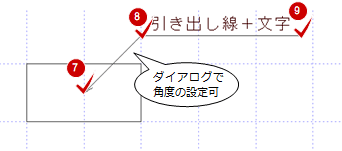

   引出線＋文字	引き出し線の始点と終点、表記文字列の方向をクリックします。 「積算パーツ」ダイアログに、引き出し線の角度を設定する「角度」の項目があります。
   枠＋文字	枠付きの表記文字列を入力する位置をクリックします。

メモ

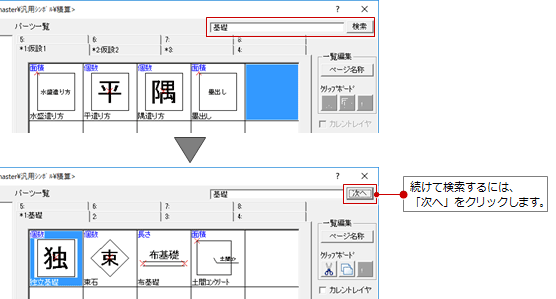

• 「検索」を使用すると、入力したい積算パーツの名称を探し出すことができます。

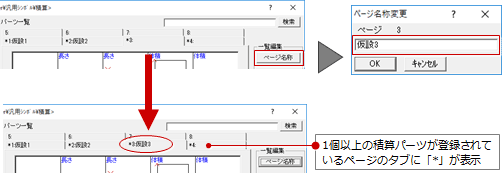

• 「一覧編集」の「ページ名称」でパーツ一覧の各タブの名称を変更できます。

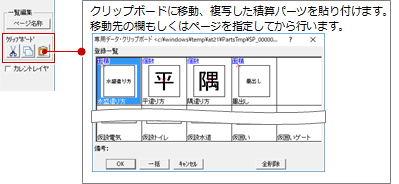

• 「一覧編集」のクリップボードを使用すると、登録した積算パーツを他のページに移動、複写することができます。Shiftキーを押しながら「切り取り」「コピー」をクリックするとページのすべての積算パーツをクリップボードへ移動、複写できます。



  一括	クリップボードにある積算パーツをまるごとページに貼り付けします。
  全削除	クリップボードにある積算パーツをすべて削除します。

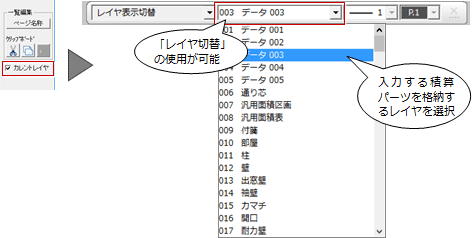

• 入力した積算パーツは、「001　データ001」レイヤに格納されます。他のレイヤにしたい場合は「カレントレイヤ」をONにし、入力時に「レイヤ切替」で格納するレイヤを選びます。

• 立面図で積算パーツを入力した後に「自動立上」を行うと、入力済みの積算パーツは削除されます。積算パーツを残したまま「自動立上」を行う場合は、積算パーツが入力されているレイヤを「専用初期設定：保護レイヤ」で保護レイヤに設定します。

入力したい積算パーツが登録されていない場合は、「積算パーツ選択」ダイアログの「パーツ登録」で登録して、入力できます。

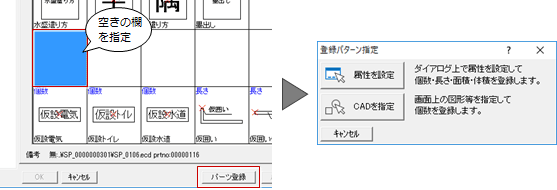

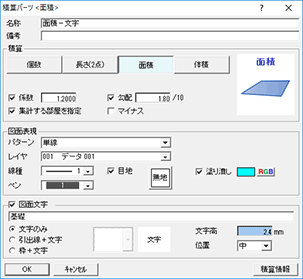

「積算パーツ選択」ダイアログの「パーツ一覧」で新規に登録する枠を指定してから「パーツ登録」をクリックします。「パターン指定」ダイアログが開き、登録する方法を選択します。

属性を設定	積算パーツのタイプを指定して登録します。
CADを指定	図面に入力されている図形を指定し、個数の積算パーツを登録します。

名称 登録する積算パーツの名称を入力します。 備考 登録する積算パーツについて、備考を入力します。

積算
タイプ	集計する数量のタイプを選びます。（※：立面図では使用不可）
	個数	点データを入力し、点の数を数量として計上します。
	長さ（2点）	2点を指定し、2点間の長さを数量として計上します。
	長さ（多点）	3点以上を指定し、各点間の長さを数量として計上します。
	長さ（点×高さ）※	点データを入力し、点の数と積算パーツに設定されている「高さ」の数量で計上します。
	面積	領域を入力し、領域の面積を数量として計上します。
	面積（2点見付）※	2点を指定し、2点間の長さと積算パーツに設定されている「高さ」で面積を計上します。
	面積（多点見付）※	3点以上を指定し、各点間の長さと積算パーツに設定されている「高さ」で面積を計上します。
	体積 ※	領域を入力し、積算パーツに設定されている「高さ」で体積を計上します。
	体積（2点断面）※	2点を指定し、各点間の長さと積算パーツに設定されている「断面積」で体積を計上します。
	体積（多点断面）※	3点以上を指定し、各点間の長さと積算パーツに設定されている「断面積」で体積を計上します。
係数	入力データから算出した数量から積算する数量の係数を設定します。入力データから算出した数量のまま積算する場合は、OFFにします。
集計する部屋を指定	積算パーツを入力した部屋で積算します。この項目がONになっている積算パーツは、「積算パーツ選択」ダイアログのパーツ一覧で「部屋」が表示されます。また、積算パーツを入力するときは、部屋を指定する必要があります。
マイナス	算出した数量をマイナスで計上します。
勾配	勾配を考慮した長さ、面積を計上します。「長さ（2点）」「面積」で使用します。
高さ	入力したデータと計算する高さを設定します。物件データごとに異なる基礎高、軒高を選択して設定できます。
断面積	体積を求める際、入力したデータと計算する断面積を設定します。「体積（2点断面）」「体積（多点断面）」で使用します。
図形
パターン	線	線を入力するタイプの積算パーツの線の描画パターンを選びます。
	領域	領域を入力するタイプの積算パーツの領域の描画パターンを選びます。
レイヤ	積算パーツを入力するレイヤを選びます。
線種	積算パーツの図形を描く線種を選びます。
ペン	積算パーツの図形を描くペンNo.を選びます。
目地	「面積」「体積」タイプで入力する領域の目地を設定します。
塗り潰し	「面積」「体積」タイプで入力する領域の塗り潰しを設定します。
図面文字
図面に入力した積算パーツに表記する文字を設定します。
文字のみ	文字のみ表記します。
	文字高	表記する文字の大きさを設定します。
	位置	積算パーツの領域内の表記する文字列の位置を選びます。
引出線＋文字	文字列を積算パーツから離れたところに表記し、矢印線で引き出します。
枠＋文字	表記文字列に枠を囲みます。
	枠	表記文字列を囲む枠のタイプを選びます。
積算情報
計上する数量と積算する単価を単価マスタより設定します。

メモ

• CAD上における高さの考えが平面図等はZ方向、立面図はY方向と異なるため、高さをもつ積算パーツは立面図では使用できません。

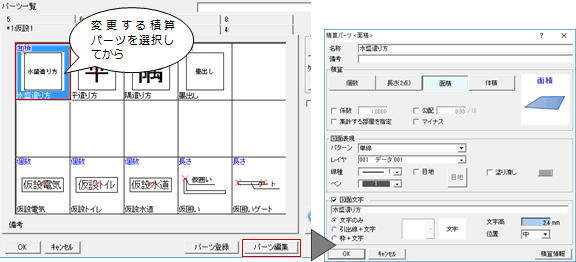

マスタに登録済みの積算パーツの設定を変更したい場合は、「積算パーツ選択」ダイアログで変更する積算パーツを選択してから「パーツ編集」をクリックします。
