3Dカタログ部品：キッチン／ユニットバス／トイレ・手洗器／洗面化粧台・サニタリー／収納／家具・インテリア／その他／3Dカタログ部品

「建材マスタモード切替」が「3Dカタログモード」のときに、3Dカタログの部品を入力します。

ここでは、家具の3Dカタログ部品を使って入力を解説しますが、厨房・衛生設備など他の部品も同様な入力方法です。

3Dカタログ部品を入力する

「部品」メニューから「家具・インテリア」を選びます。
「部品選択」ダイアログで部品を選び、「OK」をクリックします。

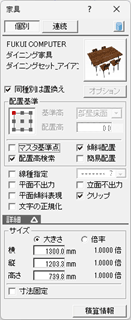

部品ダイアログの「個別」をクリックします。
部品を一定の間隔で連続配置するときは、「連続」をONにします。
基準高（GL、SL、FL、部屋床面、軒高、天井面）、配置高などを設定します。
部品の配置位置をクリックします。

メモ

基準点と方向を指定して入力するには、Shiftキーを押しながら配置位置をクリックして、方向をクリックします。入力方法「1点方向」でも同様に入力できます。
入力する部品を回転するには、マウスの中ボタン、またはキーボードの無変換キーを押します。ダイアログの「配置基準」の位置を中心に回転します。
「簡易配置」がOFFのとき、壁仕上面に沿うように部品を配置したい場合は、「表示」メニューの「仕上表示」で仕上線を表示してから入力してください。
