オブジェクトVR作成／切り替え画像作成／パノラマ画像一括作成

ARCHITREND プレゼンデザイナー（以下、プレゼンデザイナー）では、HTML5規格のWebページを出力できます。このWebページに埋め込むオブジェクトVRファイル、パースの切り替え画像、パノラマ画像を作成します。

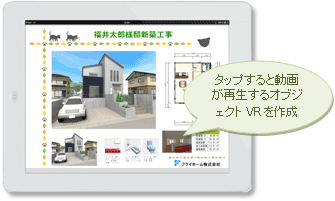

建物の外観または、部屋の内観を周回した動画のイメージファイル（オブジェクトVR）を作成します。

  1. 建物の外観のオブジェクトVRを作成する場合は、「外観視点移動」モードに切り替えます。
    部屋の内観を作成する場合は、「内観視点移動」モードに切り替えます。
    視点移動モードが周回の基準となります。
  2. パースの視点を決めておきます。外観なら建物が見える位置に、内観なら部屋が見える位置に視点を設定します。

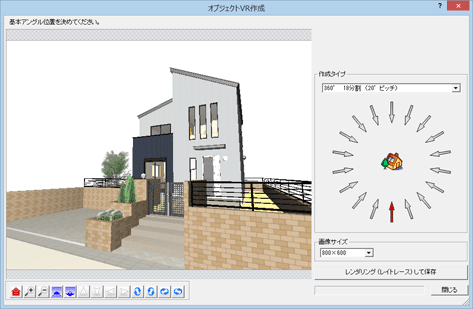

  3. 「ファイル」メニューから「ARCHITREND プレゼンデザイナー HTML5連携」の「オブジェクトVR作成」を選びます。
  4. パース画像の下にある視点コントローラのツールバーを使ってスタートとなる視点の位置を設定します。
  5. 「作成タイプ」でピッチ、「画像サイズ」で画像サイズを設定します。
  6. 「レンダリング（手法を表記）して保存」をクリックします。
    ボタン名が「レンダリング（アンビエント・オクルージョン）して保存」となっている場合、レンダリングに時間がかかります。
  7. 完了すると確認画面が開きます。「OK」をクリックします。

メモ

  • レンダリング処理には、拡張画面の「光源」タブで設定されている光源タイプ、「設定」タブの品質レベルが影響します。「アンビエント・オクルージョン」がONになっているとレンダリングに時間がかかります。
    ただし、パーススタジオの場合、「ラジオシティ【内観】」であっても「通常光」、「天空光【内観】」であっても「アンビエント・オクルージョン」でのレンダリングとなります。
  • ファイル（*.vrz）の出力先は、開いている物件データの保存先によって異なります。
    ・ARCHITREND ManagerまたはARCHITREND ZEROに保存の物件の場合
    物件フォルダ（001、002…）の「HTML5コンテンツ」フォルダに出力されます。
    ・ARCHITREND Driveに保存の物件の場合
    PCの「ドキュメント」フォルダに出力されます。
  • ファイル名は、「20140805_180_8.vrz」というように「（作成日）_（作成タイプ：角度）_（作成タイプ：分割数）」の名前になります。既に同名のファイルがある場合は、ファイル名の後ろに（）で括った連番が追加されます。

仕上の素材を変更して、異なる素材のパース画像を複数作成します。

  1. パースの視点を決めておきます。外観なら建物が見える位置に、内観なら部屋が見える位置に視点を設定します。

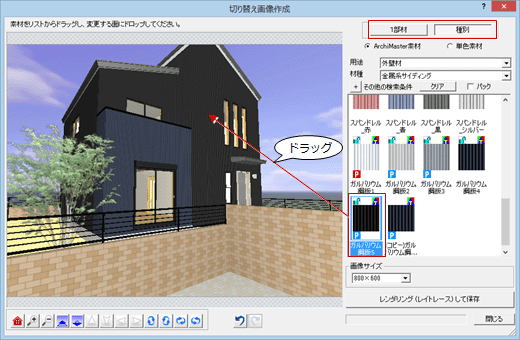

  2. 「ファイル」メニューから「ARCHITREND プレゼンデザイナー HTML5連携」の「切り替え画像作成」を選びます。
  3. マウスやダイアログ下のボタンを使って、モニタのアングルを調整します。
  4. 「画像サイズ」で画像サイズを設定します。
  5. 現在の素材の画像を作成しておく場合は、「レンダリング（手法を表記）して保存」をクリックします。
    ボタン名が「レンダリング（アンビエント・オクルージョン）して保存」となっている場合、レンダリングに時間がかかります。
  6. 「1部材」「種別」をクリックして、素材の変更の単位を選びます。
  7. 「用途」「材種」などを設定して、変更する素材を変更箇所までドラッグ＆ドロップします。
  8. 「レンダリング（手法を表記）して保存」をクリックします。
  9. 完了すると確認画面が開きます。「OK」をクリックします。
  10. 手順6～9を繰り返して画像を作成します。

メモ

  • レンダリング処理には、拡張画面の「光源」タブで設定されている光源タイプ、「設定」タブの品質レベルが影響します。「アンビエント・オクルージョン」がONになっているとレンダリングに時間がかかります。
    ただし、パーススタジオの場合、「ラジオシティ【内観】」であっても「通常光」、「天空光【内観】」であっても「アンビエント・オクルージョン」でのレンダリングとなります。
  • ファイル（*.png）の出力先は、開いている物件データの保存先によって異なります。
    ・ARCHITREND ManagerまたはARCHITREND ZEROに保存の物件の場合
    物件フォルダ（001、002…）の「HTML5コンテンツ」ー「切り替え画像」フォルダに出力されます。
    ・ARCHITREND Driveに保存の物件の場合
    PCの「ドキュメント」フォルダに出力されます。
  • ファイル名は、「20140805パース_001.png」というように「（作成日）パース_（3桁の連番）」の名前になります。

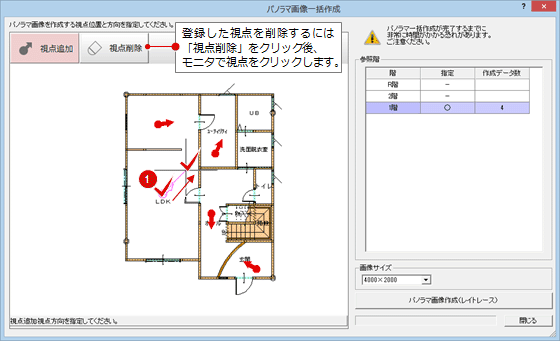

  1. 「ファイル」メニューから「ARCHITREND プレゼンデザイナー HTML5連携」の「パノラマ画像一括作成」を選びます。
  2. 「視点追加」をクリックします。
  3. 「参照階」で視点を設定する階をクリックします。
    視点高は、FL＋1200㎜の位置となります（プログラム固定）。
  4. モニタで、視点位置と視点方向をクリックします。
  5. 視点を設定したら、「パノラマ画像作成（手法を表記）」をクリックします。
    ボタン名が「パノラマ画像作成（アンビエント・オクルージョン）」となっている場合、レンダリングに時間がかかります。

メモ

  • 外観のパノラマ画像を作成する場合、建物外に視点位を設定します。その視点高は、各階のFL＋1200㎜となります。
  • レンダリング処理には、拡張画面の「光源」タブで設定されている光源タイプ、「設定」タブの品質レベルが影響します。「アンビエント・オクルージョン」がONになっているとレンダリングに時間がかかります。
    ただし、パーススタジオの場合、「ラジオシティ【内観】」であっても「通常光」、「天空光【内観】」であっても「アンビエント・オクルージョン」でのレンダリングとなります。
  • ファイル（*.pnz）の出力先は、開いている物件データの保存先によって異なります。視点位置が複数設定されていても、作成されるファイル（*.pnz）は、1つです。
    ・ARCHITREND ManagerまたはARCHITREND ZEROに保存の物件の場合
    物件フォルダ（001、002…）の「HTML5コンテンツ」フォルダに出力されます。
    ・ARCHITREND Driveに保存の物件の場合
    PCの「ドキュメント」フォルダに出力されます。
  • ファイル名は、「20140825.pnz」というように「（作成日）.pnz」で付けられます。既に同名のファイルがある場合は、ファイル名の後ろに（　）で括った連番が追加されます。
  • ファイル（*.pnz）の内容は、平面図画像（1/100）と各視点のパノラマ画像が含まれています。なお、これらの画像は、ZEROでは確認できません。
