専用初期設定：モード

平面詳細図各データの作図表現について設定します。

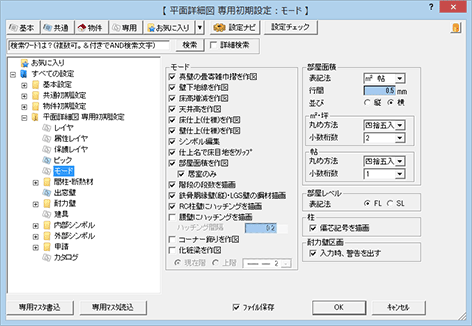

「モード」の各項目を設定します。

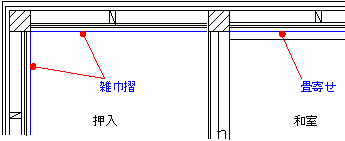

真壁の畳寄雑巾摺を作図する 和室の畳寄せ、床の間・押入室の雑巾摺を作図します。

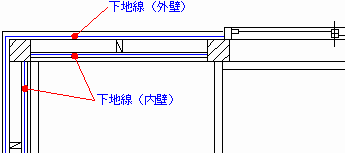

壁下地線を作図する 壁の下地線を作図します。
床高増減を作図する 各部屋床高の増減を表記します。
基準とするレベルは「部屋レベル」で選択します。
天井高を作図する 各部屋の天井高を表記します。
床仕上（仕様）を作図する 各部屋の床仕上げの仕様を表記します。
壁仕上（仕様）を作図する 外壁と各部屋の壁仕上げの仕様を表記します。
シンボル編集 和室の畳を壁の仕上線に納まるように自動調整します。
仕上名で床目地をクリップする 表記した仕上仕様の文字列周りの床目地をクリップします。
部屋面積を作図する 各部屋の面積を表記します。
面積の表記法は、「部屋面積」で設定します。
居室のみ 部屋の属性で「居室」がONのみ面積を表記します。
階段の段数を描画する 階段の各段番号を表記します。
鉄骨胴縁壁（縦）・LGS壁の鋼材描画 鉄骨胴縁壁（縦）、LGS壁の作図表現を切り替えます。
RC柱壁にハッチングを描画する 柱壁包絡処理を実行したときに、RC柱とRC壁にハッチングを作図します。
RC柱壁の入力時に、柱壁包絡処理は行われません。
腰壁にハッチングを描画する 腰壁、たれ・腰壁にハッチングを作図します。
ハッチング間隔 ハッチングする線間の距離を実寸で設定します。
コーナー飾りを作図する 平面図に入力されているコーナー飾りを読み込んで作図します。
簡易躯体-梁を作図する 平面図に入力されている化粧梁を読み込んで作図します。
現階
上階		 読込元の平面図の階を選択します。
線種 平面詳細図に作図する線種を選択します。

「モード」の「部屋面積を作図する」がONのとき表記する部屋面積の書式を設定します。

表記法 面積単位の表記を選択します。
行間 部屋名と部屋面積、床高増減、天井高を表記する行間を設定します。
並び 「表記法」で「㎡ 坪」「㎡ 帖」を選んだとき、それぞれを表記する並びの方向を選択します。
㎡・坪 「表記法」で「㎡」「坪」を選んだときに表記する数値を設定します。
丸め方法 面積の数値を丸める方法を設定します。
小数桁数 表記する面積数値の小数桁数を設定します。
帖 「表記法」で「帖」を選んだときに表記する数値を設定します。
丸め方法 面積の数値を丸める方法を設定します。
小数桁数 表記する面積数値の小数桁数を設定します。

「モード」の「床高増減を作図する」がONのときに表記する床高増減の基準とする床のレベルは、「部屋レベル」の「FL」「SL」のどちらかを選択します。

芯からずらしている柱の偏芯方向を記号で作図します。

「区画」メニューの「耐力壁区画」で耐力壁区画を入力するとき、以下の場合に警告画面を表示するときは、「入力時、警告を出す」をONにします。警告を表示させたくない場合はOFFにします。

警告画面では、該当する項目に ■ 印が表示されます。

2×4の場合
□ 1ブロックの面積が40㎡を超えないか
□ 1辺の長さが12mを超えていないか
□ 1辺の長さが他辺の3倍になっていないか
2×4以外の場合
□ 1ブロックの面積が40㎡を超えないか
□ 1ブロックの面積が20㎡を超えないか
□ 1辺の長さが8mを超えていないか
□ 1辺の長さが6.5mを超えていないか
□ 1辺の長さが5グリッド（910モジュールの場合、4.55m）を超えていないか

メモ

  • 警告画面で「はい」をクリックすると区画を入力できます。
  • 耐力壁区画の入力は、「平面詳細図入力を有効にする」がONのときに可能です。
