耐力壁配置チェック

入力した耐力壁や面材に問題がないか、次の内容をチェックします。

耐力壁の配置をチェックする

入力位置	耐力壁が柱をまたいで配置されていないか、または柱に接合されているかをチェックします。
重複	耐力壁が重複して配置されていないかをチェックします。
長さ	筋かい構造を含む耐力壁の長さが900㎜以上かをチェックします。

1. 「ツール」メニューから「耐力壁配置チェック」を選びます。

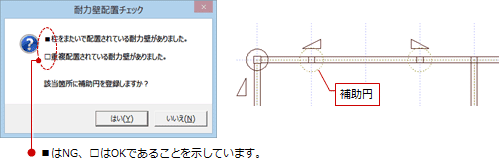

2. 問題がある場合は警告画面が表示されます。
   問題の箇所に補助円を登録する場合は「はい」、登録しない場合は「いいえ」をクリックします。

3. 該当箇所の耐力壁を修正し、再度「ツール」メニューから「耐力壁配置チェック」を実行してエラーが出ないことを確認します。
   　

メモ

• 筋かい構造のみの耐力壁と壁構造のみの耐力壁を重複して配置した場合も警告画面が出ます。問題ないか確認してください。
• 図面に登録された補助円は、該当箇所の耐力壁を修正すると自動的に削除されます。
