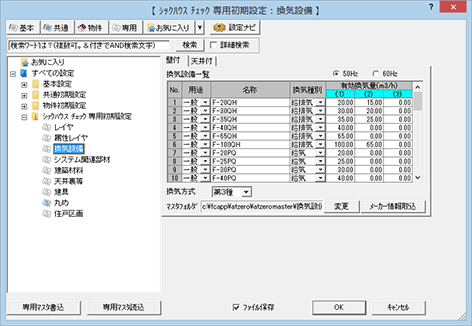

専用初期設定：換気設備

地域周波数や換気設備の情報、換気方式などの初期値を設定します。

「壁付」「天井付」のタブを切り替えて、それぞれの換気設備について設定します。

地域の周波数を「50Hz」「60Hz」から選びます。

換気設備の有効換気量は、周波数ごとに設定します。また、ここで選んだ周波数が、「換気」メニューの「換気設備（壁付）」「換気設備（天井付集中）」「換気設備（天井付個別）」を入力する際の初期値になります。

壁付、天井付ともに50種類まで換気設備情報を登録できます。

用途 設備の用途を「一般」「トイレ」「浴室」「洗面」「キッチン」から選びます。
※「天井付」タブでは「隠蔽」も選択できます。「隠蔽」の場合、換気扇自体は給気・排気しません。換気扇に接続された通気口からのみ給気・排気します。
名称 換気設備の名称を設定します。全角で20文字（半角で40文字）まで入力できます。
換気種別 設備の換気種別を「給排気」「給気」「排気」から選びます。
有効換気量 換気設備の1時間当たりの換気量を3タイプまで設定します。
なお、タイプの名称（水色の部分：初期値（1）（2）（3））は変更可能です。

メモ

  • 「有効換気量」のセルの背景色には、次のような違いがあります。
    • 黄色 メーカーのデータベースから取り込んだ情報であることを示しています。
    灰色 既に取り込まれている機種において、データベースで削除フラグがセットされた機種であることを示しています。
    白色 専用初期設定で手入力された情報（ユーザー登録）であることを示しています。
    なお、取り込んだメーカーのデータベースの情報を変更した場合も、黄色から白色に変更されます。

「居室」メニューの「居室区画作成」で入力する居室区画の換気方式の初期値を「第1種」「第2種」「第3種」から選びます。

第1種換気設備 第2種換気設備 第3種換気設備
給気と排気の双方に送風機（給気機および排気機）を用いる。 給気のみに送風機（給気機）を用い、排気のための排気口を設ける。 排気のみに送風機（排気機）を用い、給気のための給気口を設ける。
例：高気密・高断熱住宅で使用 例：クリーンルームなどで使用 例：一般住宅で使用

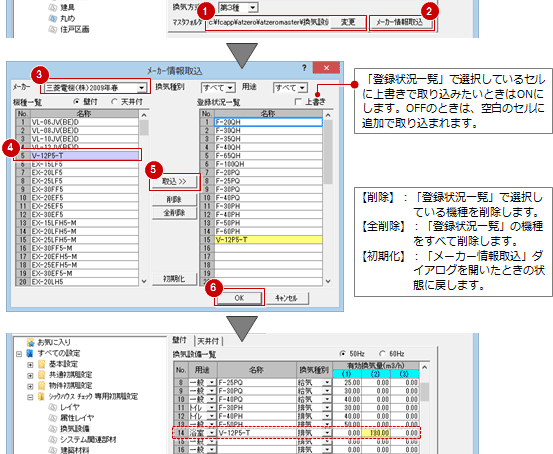

換気設備マスタにメーカーの換気設備のデータベースが存在する場合、メーカーの換気設備を使用できます。

  1. 「マスタフォルダ」の「変更」をクリックして、メーカーの換気設備のデータベースを保存したフォルダを設定します。
  2. 「メーカー情報取込」をクリックします。
  3. 「メーカー情報取込」ダイアログでメーカーを選びます。
  4. 「機種一覧」で使用する換気設備を選択して、「取込」をクリックします。
    「登録状況一覧」に換気設備が追加されます。
    ※ このとき、CtrlキーやShiftキーで複数選択できます。選択範囲をマウスでドラッグしても可能です。
  5. 登録したい換気設備をすべて取り込んだら、「OK」をクリックします。
    「専用初期設定：換気設備」ダイアログの「換気設備一覧」に登録されます。
    　

メモ

  • メーカーの換気設備に「静圧－風量特性図」の情報がある場合は、「換気設備チェック」において計画風量に対する最大機外静圧を自動取得できます。また、シックハウス換気計算図で換気設備判定表の圧力損失計算表を配置したときに、「静圧－風量特性図」も配置されます。
