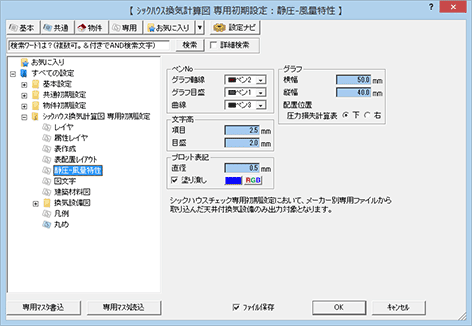

専用初期設定：静圧－風量特性

メーカーの天井付換気設備の場合に作成される「静圧－風量特性グラフ」のサイズやペンNo、文字高などを設定します。

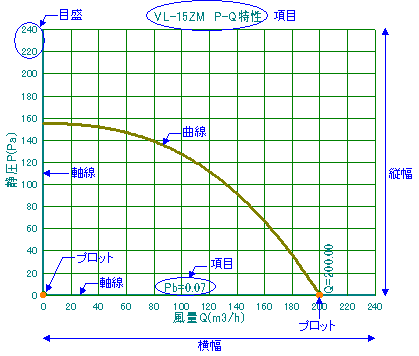

静圧－風量特性グラフの表現を変更するには

ペンNo	グラフの軸線（X軸・Y軸）、目盛、曲線の作図で使用するペンNoを設定します。 なお、グラフの文字のペンNoは、「共通初期設定：ペンNo」の「平面」タブの「文字（部屋 etc.）」の設定が有効です。
文字高	グラフの項目、目盛の文字高を設定します（0.1mm～1000.0mm）。
プロット表記	プロットマーク（円）の直径を設定します（0.1mm～10.0mm）。 プロットマークを塗り潰す場合は、「塗り潰し」をONにして塗り潰し色を設定します。
グラフ	グラフの横（X軸）、縦（Y軸）の幅を設定します（5.0mm～200.0mm）。 また、グラフを圧力損失計算表の下に配置するか、右に配置するかを設定します。
