専用初期設定：換気設備図－各種設定

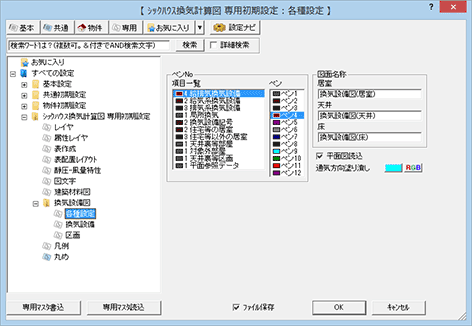

「項目一覧」で変更する項目を選び、右側の「ペンNo」からペンを選びます。

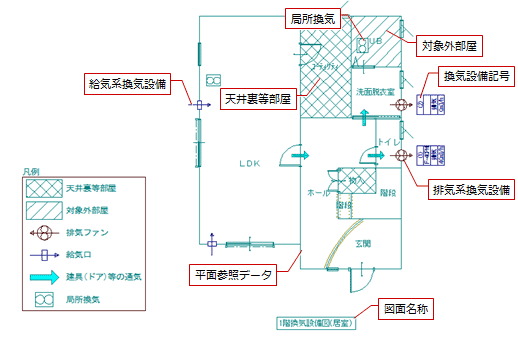

「図面名称」の「居室」で換気設備図（居室）、「天井」で換気設備図（天井）、「床」で換気設備図（床）の図面名称を設定します。

全角で20文字（半角で40文字）まで入力できます。

なお、図面配置時には図面名称の前に階表記が追加されます。

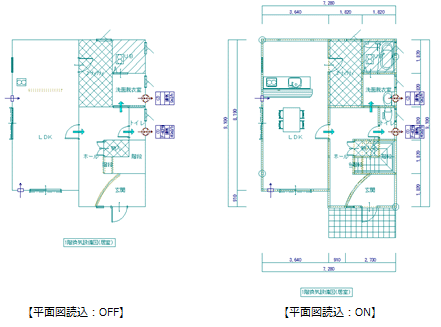

以下のデータを平面図から読み込んで作図する場合は、「平面図読込」をONにします。

寸法線（汎用データ）、柱、壁、出窓壁、カマチ、階段、踊り場、床の間、床脇、書院、畳、大広間、杢目、床収納、押入段、ハンガーパイプ、ロフト、梯子、ニッチ、ポーチ、ポーチ柱、バルコニー、手摺、ベランダ、犬走り、水平面、鉛直面、傾斜面、台形面、汎用開口、3Dカタログ部品（キッチン・ユニットバス・トイレ・手洗器・洗面化粧台・サニタリー・収納・家具・インテリア）、AM部品（家具・厨房設備・衛生設備・電化製品・室内装飾・その他）、3D部品（家具・厨房・衛生・共通）

「通気方向塗り潰し」の「RGB」で建具通気方向の塗り潰し色を設定します。
