専用初期設定：換気設備図－換気設備

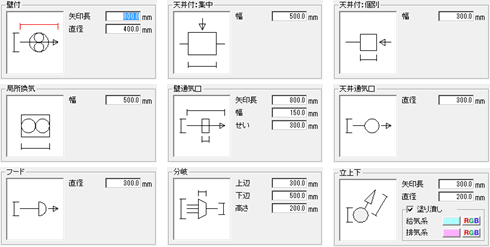

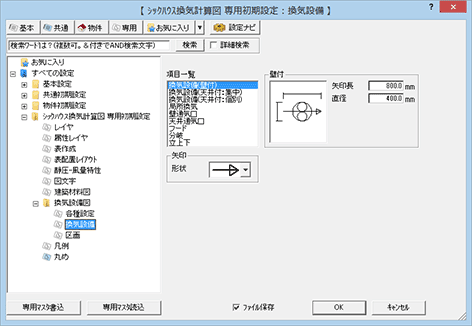

「項目一覧」で換気設備を選び、その設備記号の矢印長、幅、直径などを設定します。

「矢印長」などのボックスをクリックすると、モニタ内の対象となる位置が赤色で表示されます。また、モニタ内の寸法線をクリックすると、対象のボックスにカーソルが移動します。

メモ

• 「換気設備（天井付：集中）」「換気設備（天井付：個別）」の場合、幅のみ設定可能ですが、せいは「幅×0.8」となります。
• 「立上下」の場合、三角と円部分を塗り潰すときは「塗り潰し」をONにして、「RGB」で通気種別ごとに塗り潰し色を設定します。

「矢印」の「形状」で換気設備記号の矢印形状を選びます。モニタで各換気設備の矢印形状を確認できます。
