記号移動

換気設備図および建築材料図で配置されている文字列を移動します。移動と同時に引き出し線を入力することもできます。

移動の対象となる文字列は、仕上部位記号、換気設備記号、ダクト径、天井（小屋）裏区画名称、床裏区画名称、壁内部区画名称です。

図面の記号を移動する

1. 「記号移動」をクリックします。
2. 移動する記号をクリックします。
3. 記号の移動先をクリックします。


メモ

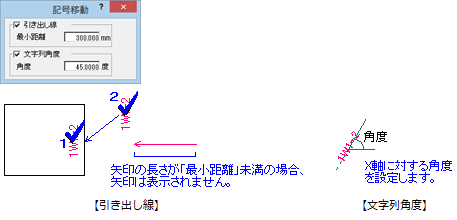

• 記号の移動と同時に引き出し線を入力する場合は、「記号移動」ダイアログの「引き出し線」をONにして、引き出し線長さの最小距離を入力します。引き出し線の長さが最小距離未満の場合は、引き出し線が描画されません。
  また、記号の文字列の角度を変更して移動したい場合は、「文字列角度」をONにしてX軸に対する角度を入力します。

• 天井裏区画名称、床裏区画名称、壁内部区画名称の場合は、文字列のみの移動となります。引き出し線の入力や文字列の角度変更は行えません。
• 引き出し線の矢印は、移動先の位置から、記号の入力基準点に向かうように描画されます。
