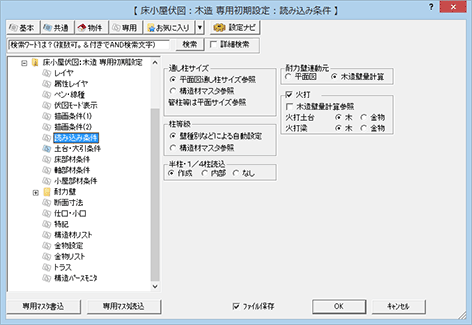

専用初期設定：読み込み条件

通し柱サイズ、柱等級、耐力壁などを読み込むときの参照元や条件を設定します。

伏図に描画する通し柱のサイズは、参照元を選択できます。

平面図通し柱サイズ参照 平面図に入力した通し柱と同じサイズで描画します。
構造材マスタ参照 木造構造材マスタの「通し柱」に設定したサイズで描画します。

例えば、実際の通し柱サイズは120㎜でも平面図上は105㎜で表現している場合には、木造構造材マスタの「通し柱」を120㎜で登録して「構造図マスタ参照」を選択すると、平面図では105㎜、伏図では120㎜の通し柱を描画できます。

なお、通し柱以外の管柱等については、平面図に入力した柱サイズのまま読み込みます。

伏図の柱に割り当てられる等級は、参照元を選択できます。

壁種別などによる自動設定 平面図の壁、建具、押入壁の情報より材木の等級を設定します。
・壁タイプ「大壁」のとき：1等級
・壁タイプ「真壁」のとき：4無～1無を自動判定
構造材マスタ参照 木造構造材マスタで各柱に設定した等級を割り当てます。
作成 半柱と1/4柱をすべて読み込みます。
内部 建物内部の壁に入力されている半柱と1/4柱を読み込みます。
なし 半柱と1/4柱を読み込みません。
平面図 平面図に入力されている耐力壁を読み込みます。
木造壁量計算 木造壁量計算に入力されている耐力壁を読み込みます。
火打 「自動立上」で火打材を自動配置する場合はONにします。
「伏図アシスタント」の「火打」では、このON/OFFに関わらず火打材が配置されます。
木造壁量計算参照 「自動立上」で、木造壁量計算（性能表示モード）で入力した火打構面より火打材を配置する場合はONにします。
ただし、木造壁量計算は見上図なので、対象となるのは床伏図の2階以上です（2階建ての場合、1階木造壁量計算の火打構面は2階床伏図に、2階木造壁量計算の火打構面は小屋伏図に連動します）。
OFFのときは、構造ブロック（なければ部屋）の4隅に自動配置します。
※ この設定は、2階以上で「伏図アシスタント」の「読み込み」を実行するときに、「火打」のチェックON/OFFの初期値にもなります。
火打土台
火打梁		 「自動立上」および「伏図アシスタント」の「火打」で自動配置する火打材の材質を選びます。
「木」のときは火打土台・火打梁、「金物」のときは火打金物が配置されます。
なお、木造壁量計算の火打構面より火打材を配置した場合は、設定されている仕様より材質が決まります。
