面積入力／面積（負）入力

参照する図面に面積のデータを入力し、算出した面積を数量に加減算します。

メモ

  • 「戻る」をクリックすると、入力した面積が数量に加算されますが、図面参照で入力した面積のデータは残りません。
  • 数量拾いプログラムでは、【数量コード】で指定したコードの数量に加減算します。
  • 積算プログラムでは、【基本積算】【構造材・造作材・下地材】【設備】で積算した数量に加減算します。

加算する面積のデータを入力して、数量に加算します。

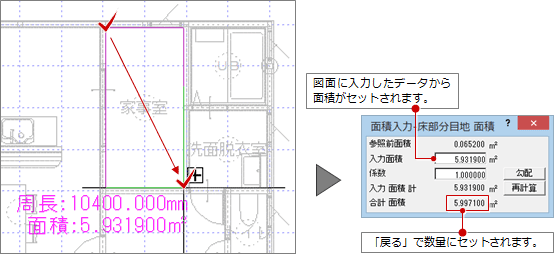

  1. 「面積入力」をクリックします。
  2. 図面を参照して加算する面積の範囲をクリックします（入力方法：矩形）。
  3. 「面積入力」ダイアログの「入力面積」「合計 面積」を確認します。
  4. 「戻る」をクリックします。
    「合計 面積」が数量にセットされます。

メモ

  • 「戻る」をクリックしたときに、「専用初期設定：丸め」の設定で「合計 面積」が丸められてセットされます。
  • ダイアログのタイトルに、加減算する対象の数量の名称が表示されます。

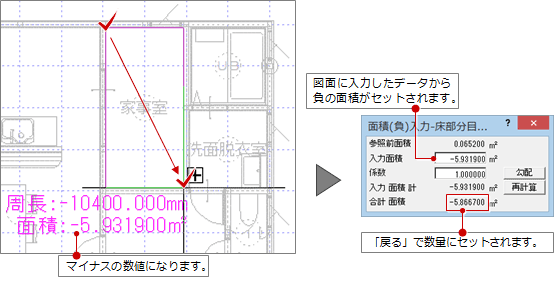

「面積（負）入力」で減算する面積のデータを入力します。

参照前面積 指定した数量コードの変更前の数量です。
入力面積 追加入力した面積です。
係数 入力した面積から係数を乗じて数量にセットします。
勾配 入力した面積に勾配を考慮します。
入力 面積 計 入力した面積の合計です。
合計 面積 指定したコードの数量と入力した面積の合計です。
再計算 「係数」を変更したとき、再計算します。
