用紙枠

「設定」メニューの「用紙枠」で、図面に用紙枠または図枠を表示します。

図面印刷時に、用紙や図枠からはみ出ないように印刷範囲を確認しながら図面を入力することができます。表示されている用紙枠、図枠は印刷されません。

メモ

  • 図枠付きで印刷するには、図面印刷で図面を配置して印刷します。
  • 図面印刷と汎用図面では、用紙枠のみ表示します。

「用紙枠」を選んで設定します。


「基準点」を変更したときは、次の確認画面が表示されます。
はい作図範囲が用紙枠に収まる範囲に変更されます。
いいえ現在の作図範囲のまま、変更されません。
用紙 用紙のサイズを選びます。規定にない場合は、「任意」で設定します。
配置 用紙の向きを選びます。
余白 用紙の上下左右の余白です。

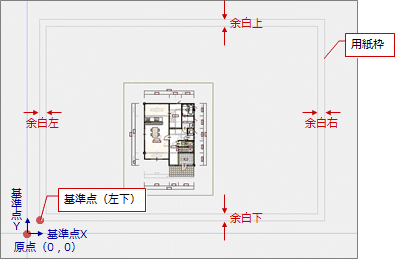

基準点 グリッドの原点にする用紙の位置と原点から基準点までの位置を設定します。
左下
中心

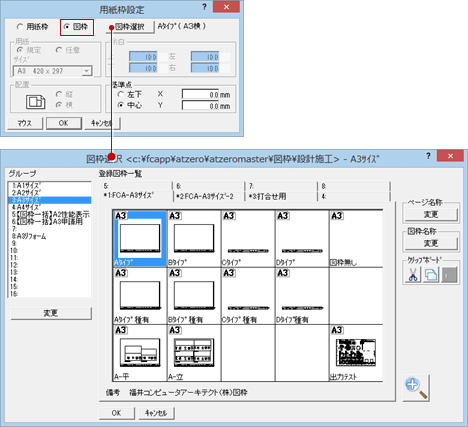

図枠マスタに登録されている図枠を表示するには、「図枠」を選んで設定します。「基準点」は、「用紙枠」同様に設定します。

メモ
