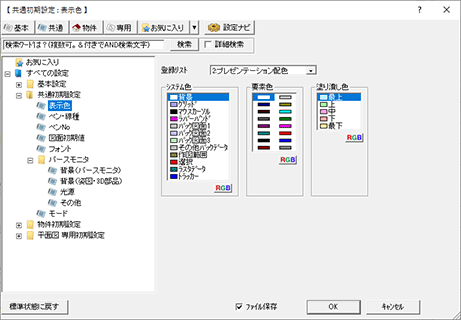

共通初期設定：表示色

CAD画面の背景色やグリッド、マウスカーソルなどの表示色を設定します。

1. 「登録リスト」から変更パターンを選びます。
2. 「システム色」で、色を変更する項目をクリックします。
3. 「システム色」内の「RGB」をクリックします。
4. 「色の設定」ダイアログで色を選択します。

メモ

• 「登録リスト」には、CAD画面で使用する色やペンNo.の選択色の配色パターンを最大6つまで登録することができます。
  図面を入力するときは「1:標準配色」、図面のプレゼンテーションを行うときは「2:プレゼンテーション配色」を選ぶことで、CAD表示の配色を切り替えることができます。

ペンNo、線種の色、レイヤの表示色で使用する色を設定します。

1. 「登録リスト」から変更パターンを選びます。
2. 「要素色」で、変更する色をクリックします。
3. 「要素色」内の「RGB」をクリックします。
4. 「色の設定」ダイアログで色を選択します。

表示レベル別に塗り潰す色の初期値を設定します。

1. 「登録リスト」から変更パターンを選びます。
2. 「塗り潰し色」で、表示レベル（最上／上／中／下／最下）を選択します。
3. 「塗り潰し色」内の「RGB」をクリックします。
4. 「色の設定」ダイアログで色を選択します。
