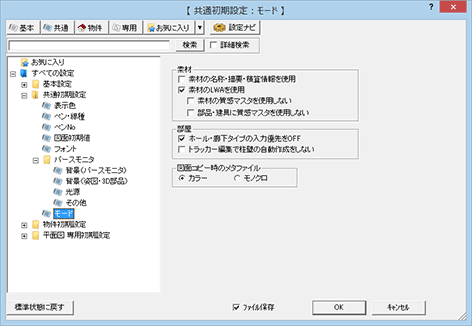

共通初期設定：モード

仕上の素材の名称・摘要・積算情報の使用、素材のLWA・質感マスタの使用、部屋の入力・変形の処理について設定します。

「素材の名称・摘要・積算情報を使用」は、平面図・仕上表などで使用する仕上（仕上マスタ）の名称・摘要・積算情報を、システム建材マスタ（3DカタログマスタまたはAMマスタ）に登録したものを使用するか、ZERO固有の各仕上マスタに登録したものを使用するかを設定します。

※使用する3Dカタログマスタ、AMマスタは、「建材マスタモード切替」で切り替えます。

OFFの場合

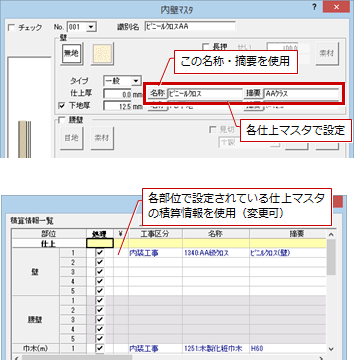

（初期値OFF）		 ZERO固有の各仕上マスタの「名称」「摘要」「積算情報」を使用します。
システム建材マスタ（3DカタログマスタまたはAMマスタ）素材の「名称」「摘要」「積算情報」は使用しません。

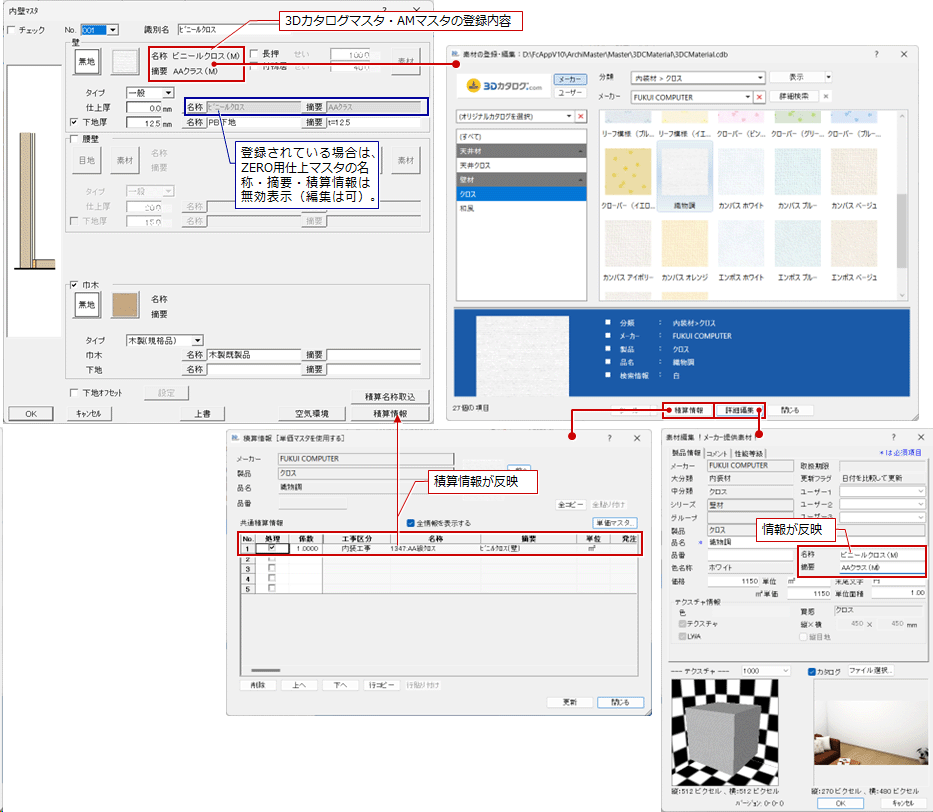

ONの場合 システム建材マスタ（3DカタログマスタまたはAMマスタ）に登録した内容を使用します。素材デザインアイコンの横に「名称」「適用」（図内赤枠）の内容が表示されます。
※「名称」「適用」ボタン（図内青枠）の内容は、灰色表示でも編集することができますが、反映はされません。


なお、システム建材マスタ（3DカタログマスタまたはAMマスタ）に登録されていない場合は、「名称」「適用」の内容が表示されません。この場合、「名称」「適用」ボタン（図内青枠）の内容（編集可）が反映されます。

素材の中には、テクスチャまたは単色素材のほかに、LWA作成ツール（FCLwaTool）で編集されたLWA形式の情報をもった素材があります。

「素材のLWAを使用」は、LWAの情報を使用するかどうかを切り替えます。

LWA形式の素材には、テクスチャまたは単色素材に加えて、色、反射率、透明度、変位（凸凹）などを任意に設定できるため、「素材のLWAを使用」がONの場合、お好みに合った素材を表現できます。

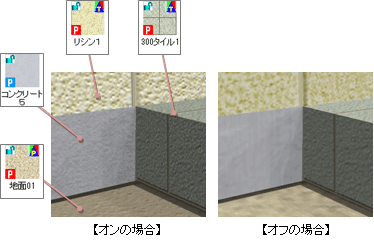

ONの場合 LWA形式の素材を使用して立体データを表現します。
きれいな素材を表現できるため、質の高いレンダリングを行うことができます。
OFFの場合 LWA形式の素材において、LWAの情報を使用せず、テクスチャまたは単色素材のみで立体データを表現します。
レンダリング時は、LWA形式の情報は反映されませんが、素材に登録されている質感マスタが有効になります。

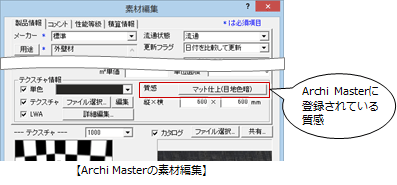

AM素材の場合

メモ

  • 「素材の質感マスタを使用しない」を変更した場合、以下の処理が必要になります。
    ・ パースモニタの場合は、立体データの再作成が必要です。
    ・ パーススタジオの場合は、立体再作成したパースモニタを読み込み直し、または立体データ（外観・内観・鳥瞰パース）の再作成が必要です。

「素材のLWAを使用」がONのときに変更可能です。

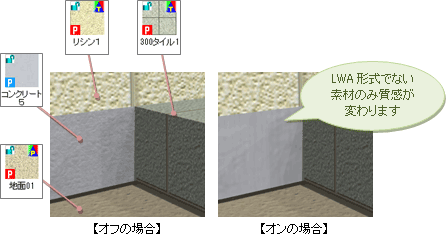

素材に登録されている質感マスタによっては、レンダリングに時間がかかることがあります。「素材の質感マスタを使用しない」をONにすることで、処理時間を短縮できる場合があります。

ONにすると、各素材に割り当てられている質感マスタを使用せず、レンダリング結果に素材の質感マスタが反映されなくなるため、通常は「素材の質感マスタを使用しない」をOFFにしてお使いいただくことをお勧めします。

ただし、ONであっても、LWA形式の素材には反映されません。

ONの場合 素材に設定されている質感設定を使用せずにレンダリングします。
OFFの場合 素材ごとの質感を考慮して表現します。材質のもつ質感がよりリアルに表現できます。
AM素材の場合

メモ

  • 「素材の質感マスタを使用しない」を変更した場合、以下の処理が必要になります。
    ・ パースモニタの場合は、立体データの再作成が必要です。
    ・ パーススタジオの場合は、立体再作成したパースモニタを読み込み直し、または立体データ（外観・内観・鳥瞰パース）の再作成が必要です。
  • パーススタジオの場合、拡張画面の「質感」タブから与える質感には、「素材の質感マスタを使用しない」の設定は影響しません。ONでも、レンダリングを実行すると「質感」タブから与えた質感が反映されます。

「素材のLWAを使用」がONのときに変更可能です。

部品、建具に登録されている質感マスタによっては、レンダリングに時間がかかることがあります。「部品・建具に質感マスタを使用しない」をONにすることで、処理時間を短縮できる場合があります。

「部品・建具に質感マスタを使用しない」OFF 「部品・建具に質感マスタを使用しない」ON

メモ

  • 「部品・建具に質感マスタを使用しない」を変更した場合、以下の処理が必要になります。
    ・ パースモニタの場合は、立体データの再作成が必要です。
    ・ パーススタジオの場合は、立体再作成したパースモニタを読み込み直し、または立体データ（外観・内観・鳥瞰パース）の再作成が必要です。
  • パーススタジオの場合、拡張画面の「質感」タブから与える質感には、「部品・建具に質感マスタを使用しない」の設定は影響しません。ONでも、レンダリングを実行すると「質感」タブから与えた質感が反映されます。

「ホール・廊下タイプの入力優先をOFF」では、「部屋」の「部屋」ダイアログで部屋を選択する際、部屋タイプによって「入力優先」のチェックのON／OFFを自動的に切り替えるかどうかを設定します。

ONの場合 「ホール」「廊下」のように、部屋タイプが「ホール・廊下」である部屋を選択したとき、「入力優先」がOFFになります。
また、部屋タイプが「ホール・廊下」以外の部屋を選択したときは、「入力優先」はONになります。
OFFの場合 「部屋」ダイアログで部屋選択時に、部屋タイプによって「入力優先」のチェックを制御しません。

「トラッカー編集で柱壁の自動作成をしない」では、「設定」メニューの「選択モード」の 「トラッカー選択切替」がONの場合、トラッカーを使って部屋領域を変形したときに、柱と壁を自動作成するかを設定します。

ONの場合 移動前の部屋線にある壁と柱を残して部屋線と建具を移動します。移動先の部屋線には、壁と柱が自動作成されません。
トラッカーによる間取りの変更を行った後、 柱と壁を再配置してください。
OFFの場合 移動前の部屋線にあった壁と柱を削除し、移動先の部屋線に壁と柱が自動作成されます。建具も移動します。

「図面コピー時のメタファイル」の「カラー」「モノクロ」で、「編集」メニューの「コピー」「部分コピー」で図面をコピーし、Windows のペイントソフトなどに貼り付ける際、図面をカラーでコピーするか、モノクロでコピーするかを切り替えます。
