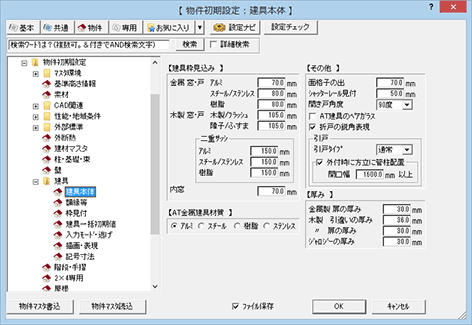

物件初期設定：建具－建具本体

【建具枠見込み】では、材質ごとに窓、戸の枠の見込を設定します。

次図のように、平面図で枠見込を表現するには、「専用初期設定：建具」の「建具枠見込み簡易表現」をOFFにして建具を入力します。「建具枠見込み簡易表現」がONの場合、枠見込は壁厚で表現されます。

金属製 窓・戸 木製 窓・戸
二重サッシ	二重サッシの枠見込を設定します。
	AM建具の場合は、建具の本体属性を設定する Archi Master の「建具形状選択」ダイアログの「二重サッシ」がONの場合、建具が二重サッシになります。 AT建具の場合は、建具形状マスタで建具形状の「二重サッシ枠見込み」をONにした建具が二重サッシになります。
内窓	「建具」で入力する内窓（「金属その他」の「内窓」）の枠見込を設定します。

メモ

• AM建具の枠ありのXVL建具（画像建具／立体建具）の枠見込は変更できません。Archi Master 側の設定値を使用します。

【その他】では、以下の表現を変更します。

面格子の出		「建具」で入力する面格子（「金属その他」－「面格子」）の出を設定します。
シャッターレール見付		「建具」で入力するシャッター（「金属その他」－「シャッター」）のシャッターレールの見付幅を設定します。
		付属シャッター・雨戸シャッターの場合、「シャッターレール見付」の値は連動しません。シャッターのレール見付は 50㎜ 固定です。 付属シャッターは、金属製建具に付いているシャッターです。 雨戸シャッターは、「金属その他」－「雨戸シャッター」で入力します。
		入力後、シャッターレール見付を変更する場合、「シャッターレール見付」を変更してから、建具の属性変更で「初期値取込」をクリックします。
開き戸角度		開き戸の開き角度を設定します。15度から90度まで15度単位で設定できます。
AT建具のペアガラス		AT建具（建具形状マスタ）の建具を入力する時、建具のガラスをペアガラス属性で入力する場合はONにします。
		3Dカタログ建具、AM建具の場合は、建具の属性変更ダイアログの「ガラス種類」でペアガラスの仕様が設定されている場合、ペアガラス属性となります。
		ペアガラスは、平面図では表現されません。平面詳細図で専用初期設定によりペアガラス表現で描画できます。
折戸の鋭角表現		平面図、平面詳細図において、折戸類の開きの表現を鋭角にする場合はONにします。
引戸	引戸タイプ	片引戸、2枚引戸、3枚引戸、引分戸を入力するときのタイプ（通常、外付、引込）の初期値を設定します。 通常 入力と同時に半壁が設定されます。 外付 壁に対して外付で入力します。 引込 入力と同時に半壁が設定されます。 ※ Archi Master側で設定する「取付種別」が「半外付け（アウトセット）」「外付け（アウトセット）」の片引戸、引分戸のときには無効です。 ※ 次のようにArchi Master側で建具枠が作成されている場合は、建具の入力時の初期値は「通常」となります。入力または属性変更時に手動で変更してください。
		AT建具の場合、建具形状マスタの金属製の引き戸、AM建具の金属製のFix付き引き戸は、設定に関わらず「通常」で入力されますが、半壁は作成されません。
	外付時に方立に管柱配置	片引戸、引分戸を外付けで配置する場合、方立てとして管柱を配置する場合はONにします。方立て（管柱）を床小屋伏図に読み込んだり、積算で集計したい場合に設定します。 ONの場合、「開口幅」には、方立てとして管柱を配置する条件の長さを入力します。入力した長さの開口幅がある建具のみに管柱が配置されます。

AT建具（建具形状マスタ）の建具を入力するときの材質の初期値（アルミ／スチール／樹脂／ステンレス）を設定します。
建具入力時の建具属性のダイアログの「材質」の初期値になります。

【厚み】では、材質ごとに建具の扉の厚みを設定します。

この設定は、平面図、平面詳細図で表現されます。ただし、「木製 引違いの厚み」は平面詳細図のみで表現されます。

金属製 扉の厚み／ 木製 扉の厚み
木製 引違いの厚み
ジャロジーの厚み
