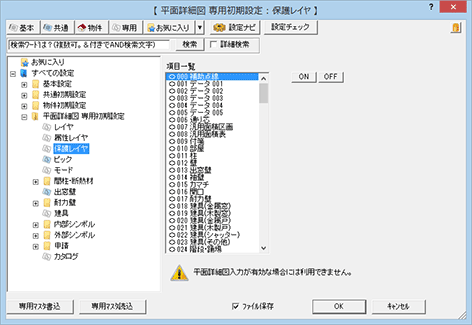

専用初期設定：保護レイヤ

立面図、平面詳細図、矩計図などで設定可能です（平面図、屋根伏図、配置図などには、この設定はありません）。

編集した図面を再度自動立上すると、加筆修正したデータはすべて削除され、新たな図面として再作成されてしまいます。加筆修正したデータを自動立上時に削除しないように、レイヤ単位で保護するレイヤを設定します。

保護されたレイヤのデータは、自動作成でも削除されず、専用データの属性も保持されます。

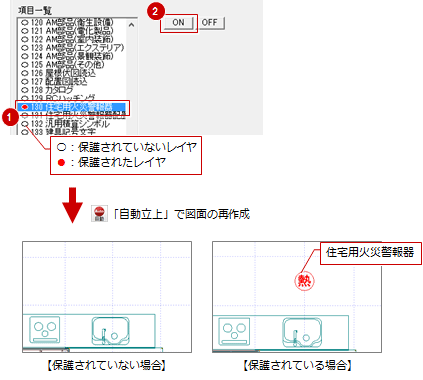

「項目一覧」から保護レイヤに設定するレイヤ（ここでは「住宅用火災警報器」） を選択し、「ON」をクリックします。

メモ

  • 保護レイヤを解除するには、「項目一覧」で保護されたレイヤを選び、「OFF」をクリックします。
  • 保護レイヤが有効な処理は「自動立上」のみです。保護されていても、個別に属性変更や削除は可能です。
