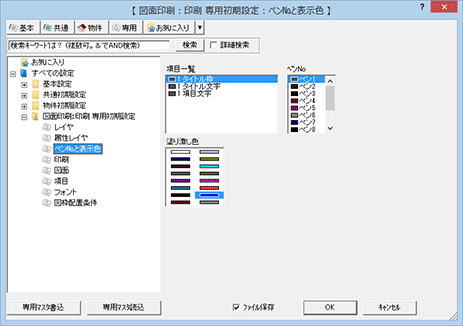

専用初期設定：ペンNoと表示色

「項目一覧」で変更する項目を選び、右側の「ペンNo」からペンを選びます。

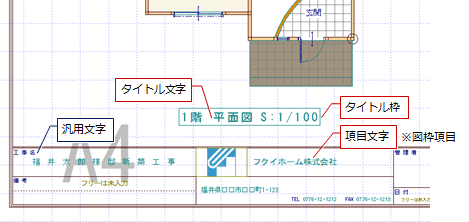

タイトル枠／タイトル文字	図面を配置したときに表示されるタイトルの枠と文字のペンNoを設定します。 なお、タイトルの有無は、図面の属性変更ダイアログの「タイトル表示」で設定します。
項目文字	「図枠モード」の「図枠項目」で配置した項目のペンNoを設定します。

メモ

• PDF出力やプリンターへの印刷時は、「出力設定」ダイアログの「出力ペン設定」タブに設定されているペンNo.の色によって出力されます。

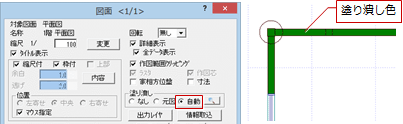

図面の属性変更ダイアログの「塗り潰し」にある「自動」がONのときに柱と壁を塗り潰す色を、「塗り潰し色」から選びます。

メモ

• 「塗潰し」の「自動」をONにしたとき、PDF出力やプリンターへの印刷時は、「出力設定」ダイアログの「出力塗り潰し」タブに設定されている塗り潰し色で出力されます。
