汎用図面配置

「ファイル」メニューの「汎用図面へエクスポート」などで汎用図面にエクスポートした図面を配置します。図面は最大6面まで同時に配置できます。

汎用図面を配置する

1. 「汎用図面配置」をクリックします。

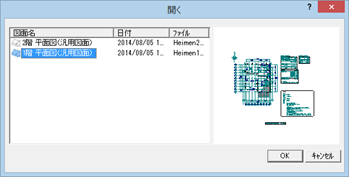

2. 「開く」ダイアログで、配置する図面をすべてクリックします。
   Ctrl キーまたは Shift キーを押しながらクリックすると、複数面を選択できます。 選択を取り消すときは、もう一度その図面を、Ctrlキーを押しながらクリックします。
3. 「OK」をクリックします。

4. 「図面配置」ダイアログで、作成時とは異なる縮尺で図面を出力する場合は「縮尺」を変更します。
5. 複数の図面を配置するときは、「整列」の「原点」または「作図範囲」をONにして、図面を揃えるときの基準位置を選択します。
6. 図面を配置する位置をクリックします。
7. 再び「開く」ダイアログが開くので、配置を終了する場合は「キャンセル」をクリックします。
