直下率計算

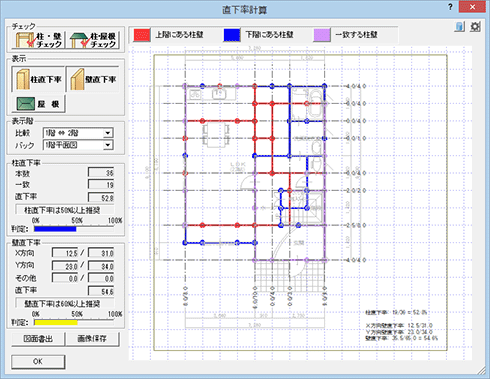

柱と壁が上階と下階の同じ位置にあるかチェックするには、「チェック」メニューから「直下率計算」を選びます。

柱・壁チェック	モニタに、柱と壁の直下率の根拠を表示します。
柱・屋根チェック	モニタに、柱の直下率の根拠と屋根の領域を表示します。
柱直下率
本数	上階にある柱の本数です。 構造に入らない柱（柱壁の属性変更ダイアログの「非構造柱」がON）は、本数に入りません。 「たれ」「中」「腰」タイプの柱は、本数に入りません。
一致	上階にある柱と下階の位置が一致する柱の本数です。
直下率	直下率 ＝ 上階と位置が一致する下階の柱の本数 / 上階にある柱の本数
判定	推奨する割合を下回ると、注意または危険であることを意味して、棒グラフの色を変えてお知らせします。 推奨する直下率と、危険と判定する直下率の数値は、「専用初期設定：直下率」で設定します。
壁直下率
X方向	水平方向の壁の長さです。上階と位置が一致する下階の壁の長さと、上階の部屋の間仕切り線の長さを表示します。
Y方向	垂直方向の壁の長さです。上階と位置が一致する下階の壁の長さと、上階の部屋の間仕切り線の長さを表示します。
その他	弧形状の壁の長さです。上階と位置が一致する下階の壁の長さと、上階の部屋の間仕切り線の長さを表示します。
直下率	壁直下率　＝　上階と位置が一致する下階の壁の長さ / 上階の間仕切り線の長
判定	推奨する割合を下回ると、注意または危険であることを意味して、棒グラフの色を変えてお知らせします。

　

図面書出	モニタに表示されている図面を、汎用図面にエクスポートします。
画像保存	モニタに表示されている図面を画像にしてファイル（.jpg）に保存します。
