壁自動編集

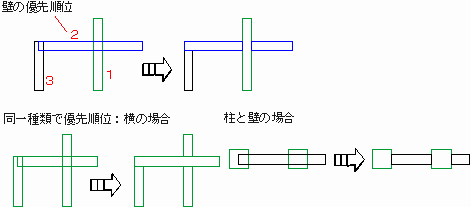

とくにS造、RC造などで異なる壁種別が混在する物件のときに、壁の端部が重なったり壁同士が交差したりする部分を、指定した壁種別の優先順位で自動編集します。

また、同一種別のときは、縦優先か、横優先かを指定できます。

壁の取り合いを編集する

1. 「ツール」メニューから「壁自動編集」を選びます。
2. 編集する壁、柱を選択します。
3. 「壁自動編集」ダイアログで壁種別の優先順位を設定します。
   変更する壁種別を選び、「上へ」「下へ」をクリックします。
4. 「同一種別時」で、同一種別のとき、縦方向の壁を優先するか、横方向の壁を優先かを設定します。

5. 「OK」をクリックします。


メモ

• ALC壁、CB壁、鉄骨胴縁壁（縦）、LGS壁については、「壁自動編集」の設定で割付表現の基準位置も変更されます。
  割付タイプを変更する場合は、このコマンドを実行する前に「物件初期設定：壁」の「割り付けタイプ」で種類別に設定しておきます。
