屋根線属性設定／屋根線個別変更

屋根の配置状態から、屋根線を自動設定します。

1. 「編集」メニューから「屋根線属性設定」の「屋根線属性設定」を選びます。
   「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。
2. 屋根線を自動設定する屋根をクリックします。
3. ダイアログの「OK」をクリックします。



   軒線からの逃げ	屋根線に「下屋取合い」を自動設定するための検索距離を入力します。 設定した距離に直上階の軒線がある（含まれる）と、その屋根線の属性は「下屋取合い」になります。
   選択された屋根に妻壁を配置する	屋根線属性が「妻壁取合い」となる位置に妻壁を自動配置します。 （詳しくは「妻壁を自動配置するには」を参照）

メモ

• 妻壁が配置されている、妻壁の素材を変更している場合、「選択された屋根に妻壁を配置する」をOFFにしてください。ONだと、妻壁を再配置してしまいます。

「屋根線属性設定」の自動設定ではなく、屋根線1つ1つ属性を確認して変更したい場合は、個別に変更します。

1. 「編集」メニューから「屋根線属性設定」の「屋根線個別変更」を選びます。
2. 屋根線を設定する屋根をクリックします。

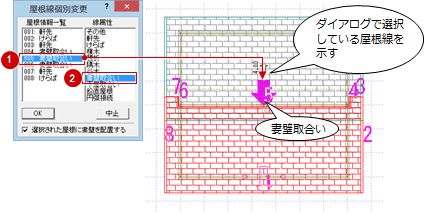

3. 「屋根線個別変更」ダイアログの「屋根情報一覧」で、変更する屋根線を選び、「線属性」で属性をクリックします。
   屋根線は番号（001：～）で表示され、CAD画面の屋根線にその番号が表示されます。現在ダイアログで選択している屋根線には、CAD画面で矢印が表示されます。
4. 変更が完了したら、「OK」をクリックします。


メモ

• 屋根線属性が「妻壁取合い」となる位置に妻壁を自動配置したいときは、「選択された屋根に妻壁を配置する」をONにします。
  （詳しくは「妻壁を自動配置するには」を参照）
• 手順2で屋根を複数選択した場合、ダイアログに「スキップ」が表示されます。



  OK	変更した屋根線を有効にして、次の屋根の設定に移るときは「OK」をクリックします。 最後の屋根の設定で「OK」をクリックすると、ダイアログを閉じて、妻壁自動配置の処理に移ります。
  スキップ	設定中の屋根線を変更せず、次に屋根にスキップしたいときに「スキップ」をクリックします。
  中止	途中で屋根線属性の処理を中止したいときに、「中止」をクリックします。ただし、その直前まで｢OK｣ボタンで変更した屋根線は有効です。

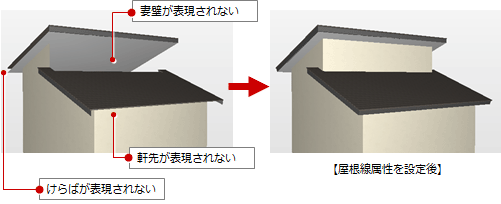

屋根線属性は、屋根に付く部材（妻壁、棟瓦、のし瓦、パラペット）を自動配置するときに参照されます。

また、立体、断面データの屋根の表現も屋根線属性によって異なります。

屋根線	設定する屋根の部分	影響
その他	屋根を分割して入力する場合の継ぎ目などとする部分	図面：屋根線は、出力ペン（点線）で表現
軒先	軒先となる部分	立体：軒先厚の表現、パラペットの自動配置の条件となる
けらば	けらばとなる部分	立体：けらば厚の表現 図面：けらばの葺材押さえの表現、パラペットの自動配置の条件となる
棟木	屋根同士が接する一番高い部分	図面：棟木の葺材押さえの表現、棟瓦の自動配置の条件となる
腰折	折り屋根のように、同じ流れ方向で勾配が変わる部分
隅木	屋根同士が接する部分が隅となる部分	図面：隅木の葺材押さえの表現、棟瓦の自動配置の条件となる
谷木	屋根同士が接する部分が谷となる部分	図面：谷木の葺材押さえの表現
妻壁取合い	同じ階に複数の屋根がある場合、低い方の屋根の躯体面となる部分	立体：妻壁の自動配置の条件となる 図面：のし瓦の自動配置の条件となる
下屋取合い	下屋と上階躯体（上階区画）が接する部分	図面：のし瓦の自動配置の条件となる
鉛直屋根	屋根を鉛直におろす部分（高い方の屋根で設定）
	屋根線属性を「鉛直屋根」とした場合、鉛直部分の仕上、下端高などは、屋根の属性変更ダイアログで設定します。
円弧接続	カマボコ屋根やむくり屋根のように、円弧形状の屋根同士が接する部分

メモ

• 「変形」メニューの「領域合成」で屋根を合成する、「汎用分割」で屋根を分割するなど、屋根領域を変形すると屋根線の一部が「その他」になります。変形した際は、必ず屋根線属性を確認してください。

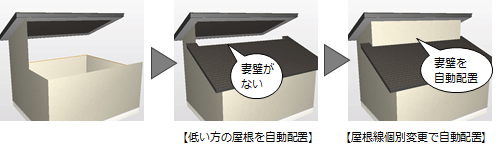

「編集」メニューの「屋根線属性設定」の「屋根線属性設定」または「屋根線個別変更」を使って、「選択された屋根に妻壁を配置する」をONにします。

屋根線属性が「妻壁取合い」となる位置に妻壁（屋根の妻側用の外壁仕上）が自動配置されます。

メモ

• すでに妻壁が配置されていると、削除の確認画面が開きます。



  はい	既存のものを削除して、再配置します。
  いいえ	既存のものを削除せずに配置します。 このとき、妻壁取り合いの位置が変わっていない場合は、既存の妻壁取り合いの位置に妻壁が重複して配置されます。不要な妻壁を個別に削除してください。

• 屋根線が「妻壁取合い」になっているのであれば、「シンボル」メニューの「妻壁」の「妻壁自動配置」でも自動配置できます。
• 妻壁の初期値は、「物件初期設定：外部標準－外部標準」で設定されている外部標準マスタの外壁仕上となります（「素材を設定する」がOFFの場合）。

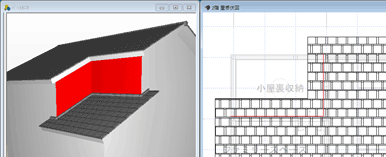

• 下屋に納まる小屋裏収納を上階で入力している場合、小屋裏収納（部屋タイプ「小屋裏収納」）を除いた領域を考慮して下屋との隙間にも妻壁が配置されます。

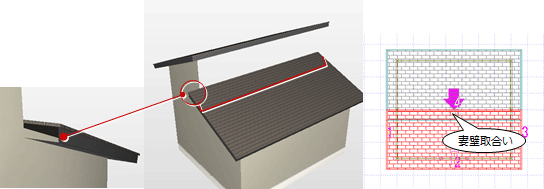

屋根の自動配置ではなく、屋根を個別に入力、または屋根を変形して、次のように1つの屋根線が「妻壁取合い」になることがあります。この場合、屋根の両側は「軒先」が表現されません。

　

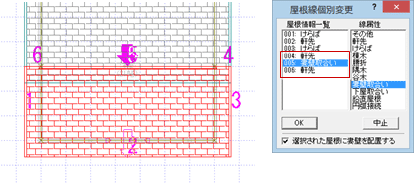

この屋根に対して、汎用コマンドの「変形」メニューの「領域変形」で、屋根線上と躯体面の交点に頂点を追加します。

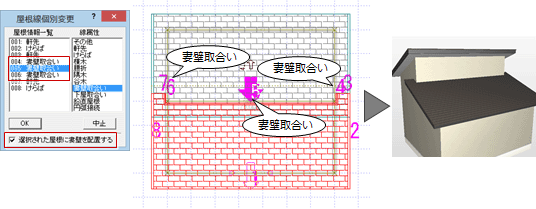

頂点を追加すると、屋根線の設定箇所も追加され、1辺に対して「軒先」と「妻壁取合い」の複数の属性を持つことができます。
