床面積図（基準法）／床面積図／床面積表（基準法）／床面積表

ここでは、「床面積設定を開く」で入力した床面積の算定図で解説します。

1. 「基準法モード」の「面積」メニューから「性能表示用床面積」の「床面積図」を選びます。
   ※ 壁量計算表では、「基準法」メニューから「性能表示用床面積」の「床面積図」を選びます。
2. 「床面積図」ダイアログで、縮尺と作成する階を設定します。
3. 図の配置位置（左上）をクリックします。


メモ

• 参照する床面積設定の床面積によって、使用するコマンドが異なります。

構造	参照する床面積	使用するコマンド
木造	「床面積設定を開く（基準法）」で入力した床面積	「基準法モード」の「面積」メニューの「建築基準法床面積」の「床面積図（基準法）」
		壁量計算表の「基準法」メニューの「建築基準法床面積」の「床面積図（基準法）」
	「床面積設定を開く」で入力した床面積	「基準法モード」の「面積」メニューの「性能表示用床面積」の「床面積図」
		壁量計算表の「基準法」メニューの「性能表示用床面積」の「床面積図」
2×4	「床面積設定を開く」で入力した床面積	「基準法モード」の「面積」メニューの「床面積」の「床面積図」
		壁量計算表の「基準法」メニューの「床面積」の「床面積図」

• 床面積図の表現は「専用初期設定：図・表－図・表描画」の「算定図」で設定します。
• 寸法文字、タイトル文字のフォント、スタイルは「共通初期設定：フォント」の「寸法線」「表・タイトル」の設定が連動します。
• 寸法文字の表記は、小数桁数「0」、カンマ表示、単位「㎜」に固定です。
  ただし、丸め方法は「専用初期設定：図・表－計算」の「丸め方法」の「必要」の設定が有効です。

ここでは、「床面積設定を開く」で入力した床面積の表で解説します。

1. 「基準法モード」の「面積」メニューから「性能表示用床面積」の「床面積表」を選びます。
   ※ 壁量計算表では、「基準法」メニューから「性能表示用床面積」の「床面積表」を選びます。

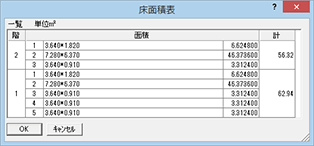

2. 「床面積表」ダイアログの内容を確認して、「OK」をクリックします。

3. 表の配置位置（左上）をクリックします。


メモ

• 参照する床面積設定の床面積によって、使用するコマンドが異なります。

構造	参照する床面積	使用するコマンド
木造	「床面積設定を開く（基準法）」で入力した床面積	「基準法モード」の「面積」メニューの「建築基準法床面積」の「床面積表（基準法）」
		壁量計算表の「基準法」メニューの「建築基準法床面積」の「床面積表（基準法）」
	「床面積設定を開く」で入力した床面積	「基準法モード」の「面積」メニューの「性能表示用床面積」の「床面積表」
		壁量計算表の「基準法」メニューの「性能表示用床面積」の「床面積表」
2×4	「床面積設定を開く」で入力した床面積	「基準法モード」の「面積」メニューの「床面積」の「床面積表」
		壁量計算表の「基準法」メニューの「床面積」の「床面積表」

• 新たに面積表を配置すると、既存の表は削除されます。
• 面積表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
• 面積表内の数値の表示桁数は「専用初期設定：図・表－計算」で設定します。
• 面積表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
• 面積表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
