HD金物整合化

上下階の同じ位置の柱に同じホールダウン金物を設定します。

例えば、下階の柱頭にホールダウン金物を設定したときに、上階の柱脚も同じホールダウン金物を設定する場合は、次のように操作します。

上下階のHD金物を同じにする

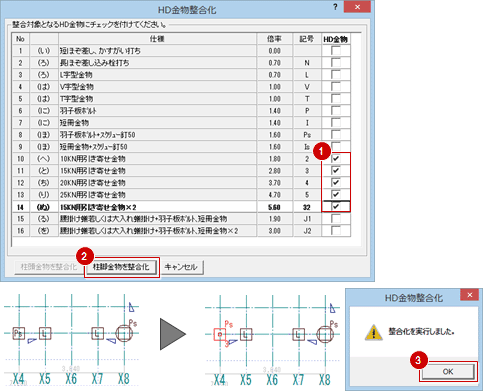

1. 上階を開いて、「基準法モード」の「接合」メニューから「HD金物整合化」を選びます。
2. 上下階で同じにする金物の「HD金物」にチェックを付けます。
3. 「柱脚金物を整合化」をクリックします。
   金物が変更された柱が選択状態になります。
4. 確認画面で「OK」をクリックします。
   　

メモ

• 上階の柱脚と同じホールダウン金物を下階の柱頭に設定する場合は、下階でこのコマンドを実行して「柱頭金物を整合化」をクリックします。
• 変更後の柱の倍率が下がる場合は、設定した金物に変更されません。
• 変更する金物がない場合は、次の確認画面が表示されます。
