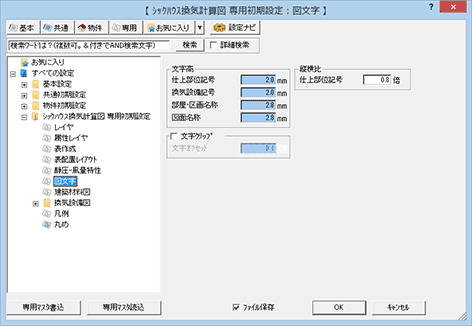

専用初期設定：図文字

換気設備図、建築材料図で使用する文字サイズは、「文字高」「縦横比」で設定します。

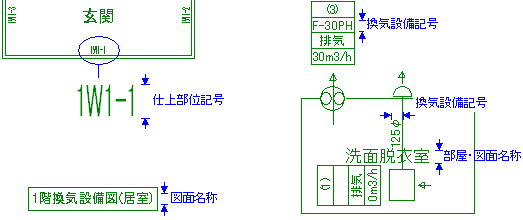

文字高

仕上部位記号	建築材料図の仕上部位記号の文字高を設定します。
換気設備記号	換気設備図の換気設備記号の文字高を設定します。
部屋・区画名称	換気設備図、建築材料図の部屋名称、区画名称の文字高を設定します。
図面名	換気設備図、建築材料図の図面名称の文字高を設定します。

メモ

• タイトルと図の間隔は、下図のようになります（プログラム固定）。

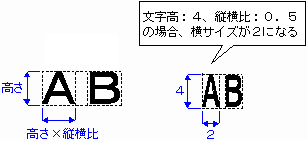

縦横比

仕上部位記号の文字の横のサイズを高さに対する比で設定します。

文字列にかかる図形を部分的に消去するには、「文字クリップ」をONにしてオフセット値を設定します。

オフセット分だけ、文字列の周りの目地や平面図から読み込んだデータが消去されます。
