柱の負担領域自動／柱の有効細長比

柱の負担面積を自動算出し「モード切替（負担面積）」を表示し、判定結果を塗り潰しを表示します。
※公益財団法人日本住宅・木材技術センター「「柱が負担する床面積」の確認方法（例） 」の「３．ソフトウエアを利用した柱の負担面積を求める方法（任意の位置を最も距離の近い柱に負担させる方法）」

メモ

• 柱が読み込まれていないデータでは実行できません。
• 床面積設定が入力されていないデータでは実行できません。
• コマンド実行時に「モード切替（負担面積）」に切り替えます。

1. 「柱小径」メニューから「柱の負担領域自動」をクリックします。

2. 通り番号と参照床面積の設定を行い、「OK」をクリックします。

   ※参照床面積の初期値は「性能表示」（小屋裏部分の面積等を含んだもの）としています。必要に応じてチェックを切り替えてください。

3. 「モード切替（負担面積）」に切り替わります。
   柱の負担領域が自動作成されます。作成された領域は、塗り潰し表示されます。

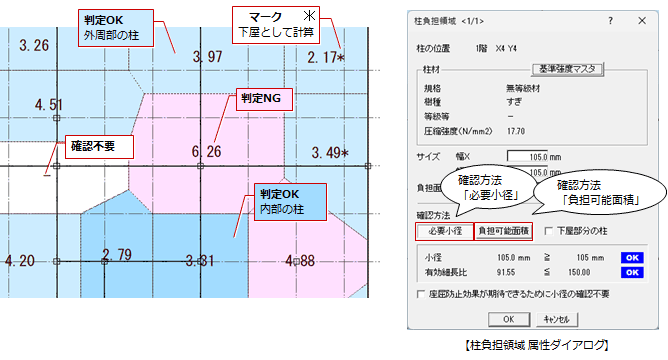

塗り潰し表示と「－」「*」表示ついて

塗り潰しと記号	判定	確認方法	柱の種類	判定の根拠	条件・補足
	判定OK	必要小径	全て	・柱小径の判定OK ・有効細長比が150以下で判定OK ・負担面積が5m2以下	全てに該当する場合
		負担可能面積	外周部の柱 外周部（下屋）の柱	・有効細長比が150以下で判定OK ・負担面積の判定OK
	判定OK
		負担可能面積	内部の柱 内部（下屋）の柱	・負担面積の判定OK ・有効細長比が150以下で判定OK
	判定NG	必要小径	全て	・柱小径の判定NG ・有効細長比が150を超えで判定NG ・負担面積が5m2超え	いづれか1つが該当する場合
		負担可能面積	全て	・負担面積の判定NG ・有効細長比が150を超えで判定NG
	判定不要	全て	全て	確認不要の柱 「座屈防止効果が期待できるために小径の確認不要」チェックがON	確認不要の 詳細はこちら
*		必要小径	下屋部分の柱	下屋の柱の場合に記号を表記
		負担可能面積	外周部（下屋）の柱 内部（下屋）の柱

メモ

• 確認方法「必要小径」
  「２－１．算定式と有効細長比より柱の小径を求める場合」
  「２－２・樹種等を選択し算定式と有効細長比より柱の小径を求める場合」
  では、負担面積が5㎡を超えている場合に「判定NG」で表示されます。

• 柱の負担領域については、公益財団法人 日本住宅 木材技術センター「柱の小径２－３「柱が負担する床面積」の確認方法（例）」の「３．ソフトウエアを利用した柱の負担面積を求める方法（任意の位置を最も距離の近い柱に負担させる方法）」に基づいて求めています。

• 通り番号のチェックについて


  	通り番号	柱の通り番号を設定するときはONにします。現在の通り番号を更新したくないときはOFFにします。 ※ 通り番号の配置方法は「専用初期設定：自動条件－通り番号配置」で設定します。
  	原点指定	「専用初期設定：自動条件－通り番号配置」の「配置方法」で「ピッチ」を選んだ場合に、配置原点を指定するときはONにします。OFFのときは、図面に入力されている柱を参照し、一番左下の柱の中心が原点になります。 ※ 通り番号は、原点の位置から左側は「X－1」、下側は「Y－1」というように「マイナス（－）」で表記されます。
  	平面図参照	1階平面図に入力した通り芯と同じ番号にするときはONにします。OFFのときは、左下からX方向にX0、X1、X2・・・、Y方向にY0、Y1、Y2･･･の通り番号になります。 ※ ONにするときは、柱のある通りには必ず平面図に通り芯を入力してください。

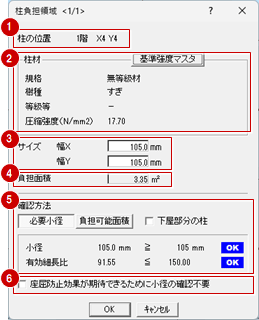

柱の座標、材種、幅、負担面積や判定結果を確認します。

		柱の位置	階および柱位置の通り番号を表示します。通り番号が未作成の場合には番号は□として表示します。
		柱材	基準強度マスタより取得した規格、樹種名称および圧縮強度値を表示します。
		サイズ	対象柱のサイズを表示します。
		負担面積	「一括自動立上」や、「柱小径」メニューの「柱の負担領域自動」で算出した負担面積が表示されます。計算根拠は、木造壁量計算表2025の「基準法」メニューの「柱の小径」－「柱の負担領域求積図」で確認できます。
		確認方法	確認方法や判定方法については、こちらを参照してください。
		座屈防止効果が期待できるために小径の確認不要	座屈防止効果が期待できる柱の場合に、チェックをONにして座屈の検討を省略します。

確認方法と判定方法について

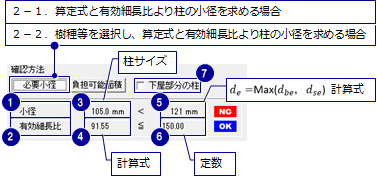

２－１．算定式と有効細長比より柱の小径を求める場合（「必要小径」がONで、柱の樹種が「すぎ（初期値）」の場合）
２ー２．樹種等を選択し算定式と有効細長比より柱の小径を求める場合（「必要小径」がONで、柱の樹種が「すぎ（初期値）以外を選択した場合」）

判定方法 ２－１ または ２－２		２－１は柱の等級と種類が無等級材すぎ（圧縮の基準強度17.7N/mm2）前提とした算出方法となります。 ２－２は柱の圧縮基準強度FcをJAS等の規格ごと、樹種ごと、等級ごとに選択し算出します。
		正角材を前提した算定方法です。
		柱の負担可能面積は柱1本あたり5m2として計算しており、設計時の柱の配置や間隔を確認してください。
		2階経ての下屋部分の柱の小径の算定は、平屋の表計算ツールを用いてもよい為、平屋の計算で判定することが可能です。

小径	柱サイズ（幅X幅Y）の小さい方（左辺）が、計算式（右辺）以上で判定OKとなります。
有効細長比	計算式（左辺）が、有効細長比150（右辺）以下で判定OKとなります。
柱サイズ	柱のサイズ幅X幅Yのうち、小さい値が表示されます。
有効細長比計算式	横架材間距離から求める柱の有効細長比の計算式を表示します。「柱小径」メニューの「柱の有効細長比」と同等の計算式です。√12×横架材間距離/柱の小径　※柱の小径はを利用
de 計算式	座屈の検討により算出した柱の必要小径を表示します。計算式の詳細は、「表計算ツール（多機能版）」Excelの解説・注意事項シートを参照してください。
150.00	柱の有効細長比の判定に利用する定数「150.00」を表示します。※令第43 条第6 項、規則第1 条の3 表2
下屋部分の柱	2階建ての下屋部分の柱の場合に、平屋の表計算ツールを用いる場合にONにします。初期値はチェックOFFです。

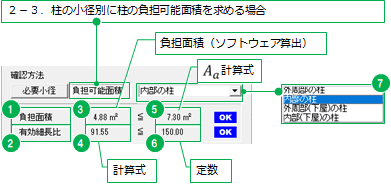

２－３．柱の小径別に柱の負担面積を求める場合（「負担可能面積」がONの場合）

判定方法 ２－３		表計算ツールによって、柱の負担可能面積を求めた後、別途平面図等を利用して柱の割り付け作業が必要です。
		長方形断面の柱も設定でき、短辺方向を座屈方向として算定します。
		2階経ての下屋部分の柱の小径の算定は、平屋の表計算ツールを用いてもよい為、平屋の計算で判定することが可能です。

負担面積	ソフトウェアを利用して求めた負担面積（左辺）が、計算式（右辺）以下で判定OKとなります。
有効細長比	計算式（左辺）が、有効細長比150（右辺）以下で判定OKとなります。
負担面積（ソフトウェア算出）	「柱小径」メニューの「柱の負担領域自動」で算出した負担面積が表示されます。計算根拠は、木造壁量計算表2025の「基準法」メニューの「柱の小径」－「柱の負担領域求積図」で確認できます。
有効細長比計算式	横架材間距離から求める柱の有効細長比の計算式を表示します。「柱小径」メニューの「柱の有効細長比」と同等の計算式です。√12×横架材間距離/柱の小径　※柱の小径は柱のサイズ幅X幅Yのうち、小さい値を使用
Aa計算式	座屈の検討により算出した柱の負担可能面積を表示します。計算式の詳細は、「表計算ツール（多機能版）」Excelの解説・注意事項シートを参照してください。
150.00	柱の有効細長比の判定に利用する定数「150.00」を表示します。※令第43 条第6 項、規則第1 条の3 表2
外周部の柱・内部の柱・（下屋）	「外周部の柱」「内部の柱」「外周部（下屋）の柱」「内部（下屋）の柱」を選択します。「一括自動立上」や、「柱小径」メニューの「柱の負担領域自動」では自動割り当てされ、柱負担面積の「属性変更」から切り替え可能です。Aa　計算式に反映します。

2025年4月の建築基準法改正「柱の小径に関する基準の見直し（令第 43 条関連） 」に対応した有効細長比を算出し、判定結果を配置します。
柱の有効細長比（最大値）=　√12 × 横架材相互間の垂直距離（最大値）／柱の小径

1. 「柱小径」メニューから「柱の有効細長比」をクリックします。
   ※ 木造壁量計算表2025では、「基準法」メニューの「柱の小径」から「柱の有効細長比」をクリックします。

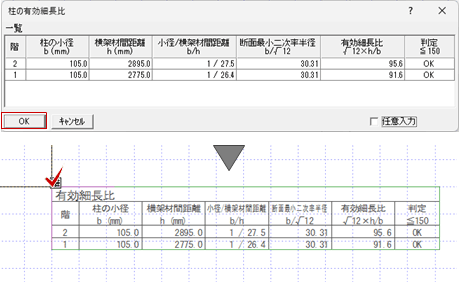

2. 柱の有効細長比ダイアログが表示されます。判定がOKになっていることを確認し「OK」をクリックします。
   続いて、図面上の任意の点をクリックし算定表を配置します。



メモ

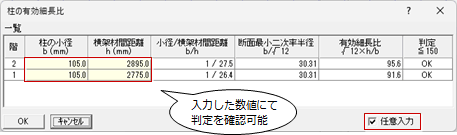

• 「任意入力」をONにすると、「柱の小径」と「横架材間距離」は数値を変更できシミュレートできます。変更することで判定結果に反映します。

• 各数値については下記の通りです。


  階	各階毎に検討します。
  柱の小径（b）mm	各階毎に入力されている、柱の幅X・幅Yの最小の柱小径を表示します。 正角ではない場合、幅、せいの小さい方を表示します。 有効細長比の判定がNGの場合には、数値を変更してシミュレートが可能です。 例：柱の小径105mmでNGの場合に、105mm→120mmに変更して判定がOKになる。 柱幅を変更する場合には、平面図で柱サイズを変更し、木造壁量計算2025で「ツール」メニューの「平面図読込」を行って更新してください。
  横架材間距離（h）mm	「物件初期設定：基準高さ情報」の軒高等から算出した下記の横架材間寸法を表示します。 １F：物件初期設定の軒高－物件初期設定の土台せい－120mm（梁せい：プログラム固定） ※平屋の場合　物件初期設定の軒高－物件初期設定の土台せい－105mm（梁せい：プログラム固定） ２F：物件初期設定の軒高－105mm（梁せい：プログラム固定） 変更する場合には、数値を入力しEnterキーで確定すると、再計算し再判定します。
  小径/横架材間距離（b/h）	1／（横架材間距離／柱小径）を表示します。小数桁切り捨て
  断面最小二次率半径（b/√12）	横架材間距離／√12を表示します。小数２桁切り捨て
  有効細長比（√12×h/b）	√12×横架材間距離／柱小径を表示します。小数桁切り上げ
  判定≦150	有効細長比が150以下で判定OKを表示します。151以上でNGを表示します。

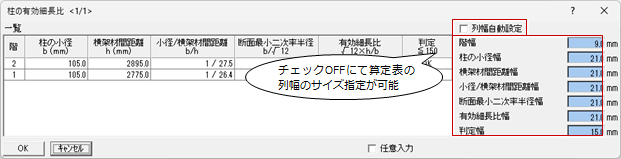

• 配置した柱の有効細長比の算定表を「属性変更」して、「列幅自動設定」をONにすることで表の列幅の調整ができます。
