見付面積図／見付面積表

見付面積の算定図と面積表を作成します。

見付面積設定で見付面積を入力してから実行してください。

  1. 「基準法モード」の「面積」メニューから「見付面積」の「見付面積図」を選びます。
    ※ 木造壁量計算表2025では、「基準法」メニューから「見付面積」の「見付面積図」を選びます。

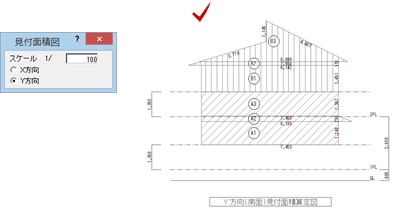

  2. 「見付面積図」ダイアログで、縮尺と作成する方向を設定します。
  3. 図の配置位置（左上）をクリックします。

メモ

  • 見付面積図の表現は「専用初期設定：図・表－図・表描画」の「算定図」で設定します。
  • 寸法文字、タイトル文字のフォント、スタイルは「共通初期設定：フォント」の「寸法線」「表・タイトル」の設定が連動します。
  • 寸法文字の表記は、小数桁数「0」、カンマ表示、単位「㎜」に固定です。
    ただし、丸め方法は「専用初期設定：図・表－計算」の「丸め方法」の「必要」の設定が有効です。

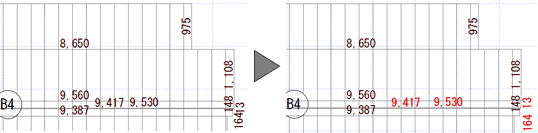

  • 見付図の寸法線等は、できるだけ重複しないように位置が自動調整されますが、寸法値を移動したいときは「パック化選択切替」をOFFにして、個別に移動してください。
  1. 「基準法モード」の「面積」メニューから「見付面積」の「見付面積表」を選びます。
    ※ 木造壁量計算表2025では、「基準法」メニューから「見付面積」の「見付面積表」を選びます。

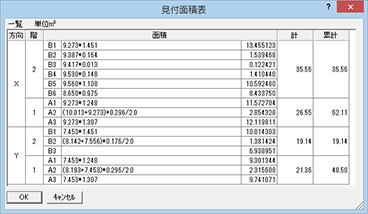

  2. 「見付面積表」ダイアログの内容を確認して、「OK」をクリックします。

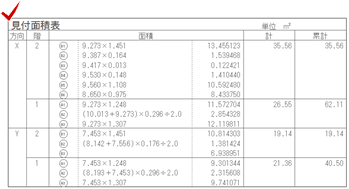

  3. 表の配置位置（左上）をクリックします。

メモ

  • 新たに面積表を配置すると、既存の表は削除されます。
  • 面積表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
  • 面積表内の数値の表示桁数は「専用初期設定：図・表－計算」で設定します。
  • 面積表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
  • 面積表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
