柱壁伏図（性能表示）

木造壁量計算2025の「性能表示モード」の「伏図モード」で表示される柱壁伏図を作成します。

性能表示の柱壁伏図には、柱、耐力壁、準耐力壁等、通り番号、記号（耐力壁、準耐力壁等）、開口を示す文字が描画されます。

性能表示の柱壁伏図を作成する

1. 木造壁量計算表2025の「性能」メニューから「柱壁伏図（性能表示）」を選びます。

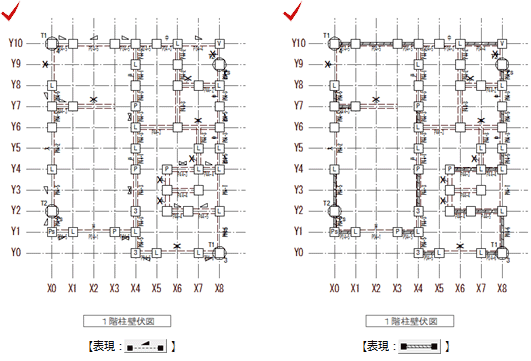

2. 「柱壁伏図（性能表示）」ダイアログで、縮尺、作成する階、耐力壁の表現を設定します。

3. 図の配置位置（左上）をクリックします。


メモ

• 柱壁伏図の表現は「専用初期設定：図・表－図・表描画」の「柱壁伏図」で設定します。
• タイトル文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」の設定が連動します。
