汎用図面へ書出

1. 「汎用図面へ書出」をクリックします。
2. 「エクスポート」ダイアログの「出力先」が「新規汎用図面」であることを確認します。
3. 図面名などを設定して、「OK」をクリックします。
   新しい汎用図面が開きます。


図面名	作成する汎用図面の名称を入力します。文字列マスタからも選択できます。
タイトル	貼り付ける軸組にタイトルを付けるときはONにします。「図面名」に入力されている内容がタイトルになります。
縮尺	タイトルに縮尺を表示するときはONにします。

4. 「エクスポート」ダイアログで、軸組モニタと同じ設定にする項目をONにします。


レイヤ名称／色	軸組モニタのレイヤ名称と表示色を汎用図面に反映させます。
グリッド	軸組モニタのグリッドの設定を汎用図面に反映させます。
基準線に揃える	軸組を既存の線データに揃えて配置します。 ※ 汎用図面にデータが存在しない場合は選択できません。

5. 軸組を貼り付ける位置をクリックします。
6. 「上書き保存」をクリックして、汎用図面を保存します。

　

メモ

• 汎用図面に貼り付けた軸組は、汎用データになるため部材の属性は無くなります。

1. 「エクスポート」ダイアログの「出力先」を「既存汎用図面」にして「OK」をクリックします。

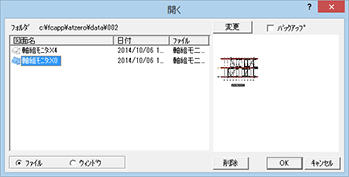

2. 「開く」ダイアログで、軸組を貼り付ける汎用図面を選んで「OK」をクリックします。


ファイル	作成されている汎用図面の一覧を表示します。
ウィンドウ	現在開いている汎用図面の一覧を表示します。

3. 指定した汎用図面が開くので、軸組を貼り付ける位置をクリックします。

1. 「エクスポート」ダイアログの「出力先」で「ファイル」を選びます。
2. 図面のファイル名を設定して「OK」をクリックします。
   物件フォルダ（001、002…）にファイルが出力されます。


1. 「エクスポート」ダイアログの「出力先」で「送信」を選びます。
2. 図面のファイル名を設定して「OK」をクリックします。

3. 確認画面で、メールに添付するファイルの圧縮形式を選びます。


はい	圧縮したファイル（.epmz）を作成して添付します。
いいえ	圧縮しないファイル（.ezm）を作成して添付します。
キャンセル	処理を中止します。

4. 「はい」「いいえ」を選んだ場合、送信するメールが開きます。宛先と件名を設定して送信します。

　

メモ

• メール送信が行えるマシンで実行してください。
• メールを送信しないとZEROの画面に戻れません。送信しないでZEROに戻る場合は、作成したメールを破棄します。
• 送信先のマシンにZEROがインストールされていれば、送られてきたメールの添付ファイルをダブルクリックで直接開くことができます。
