壁伏図(性能表示)
2×4壁量計算2025の「性能表示モード」の
「伏図モード」で表示される壁伏図を作成します。
壁伏図には、耐力壁、準耐力壁、たて枠、通り番号、記号(耐力壁、準耐力壁、たて枠)が描画されます。
性能表示の壁伏図を作成する
- 2×4壁量計算表2025の
「性能」メニューから「壁伏図(性能表示)」を選びます。

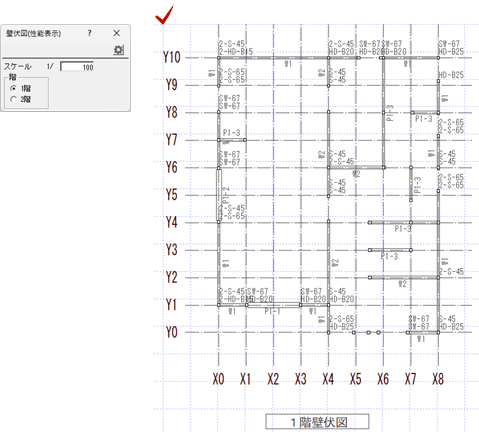

- 「壁伏図(性能表示)」ダイアログで、縮尺と作成する階を設定します。
- 図の配置位置(左上)をクリックします。
メモ
- 壁伏図の表現は「専用初期設定:図・表-図・表描画」の「壁伏図」で設定します。
- タイトル文字のフォント、スタイルは「共通初期設定:フォント」の「表・タイトル」の設定が連動します。
