参照入力

他の図面から文字や数値を、仕様表に取り込みます。

メモ

• 取り込むことができるのは文字と数値のみです。線分などの汎用データや部材は取り込むことができません。
• 参照入力で取り込んだ文字、数値の変更があった場合、連動して仕様表には反映しません。参照元図面の更新があった場合は、必ず確認してください。

他の図面の文字を参照する

1. 文字を取り込むセルを選択します。
2. 「参照入力」をクリックします。

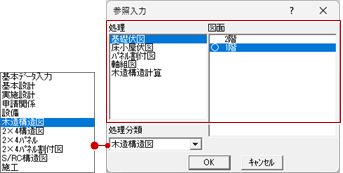

3. 「参照入力」ダイアログで、「処理」と「図面」から参考にする図面を選択して「OK」をクリックします。
   ※ 一覧に表示されていない図面を選択したい場合は、「処理分類」を切り替えて他の図面を選択します。

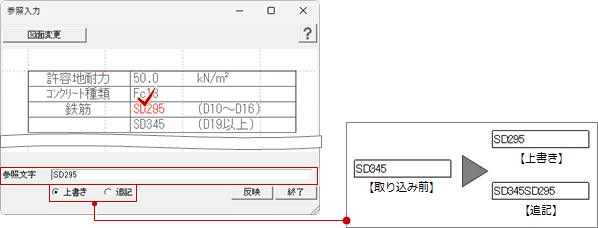

4. 「参照入力」ダイアログで取り込む文字をクリックします。
   「参照文字」にクリックした文字が入力されます。

5. 文字の取り込み方法を選択して、「反映」をクリックします。
   　上書き：現在セルに入力されている文字を削除して取り込みます。
   　追記：現在セルに入力されている文字の後ろに取り込みます。

6. 他の図面を参照する場合は、「図面変更」から表示する図面を変更します。


メモ

• 図面を選択した後の「参照入力」ダイアログを開いたままセルの選択や編集を行うことができます。
