専用初期設定：2×4

2×4構造図（基礎伏図、土台伏図、床伏図、たて枠躯体、小屋伏図、天井根太伏図）の立体データについて、作成条件や素材を設定します。

構造パースモニタの「専用初期設定：2×4」と、2×4構造図の「専用初期設定：構造パースモニタ」の「作成条件」「素材」タブは同じ内容です。

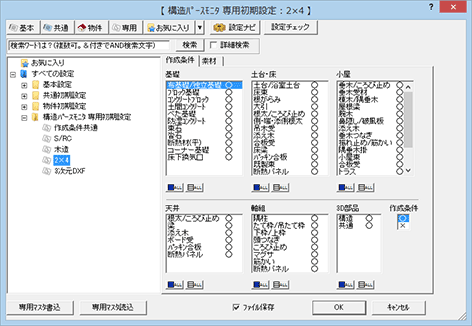

構造パースモニタで立体を作成するかどうかは、「作成条件」タブで部材ごとに設定します。

部材を選択して、「作成条件」を「○」（作成する）か「×」（作成しない）に設定します。

メモ

  • 複数の部材の作成条件を一括変更する場合は、Ctrlキーを押しながら部材をクリックして「作成条件」を設定します。
  • 「全ON」をクリックすると、その分類内の部材をすべて選択できます。「全OFF」ですべての選択を解除します。

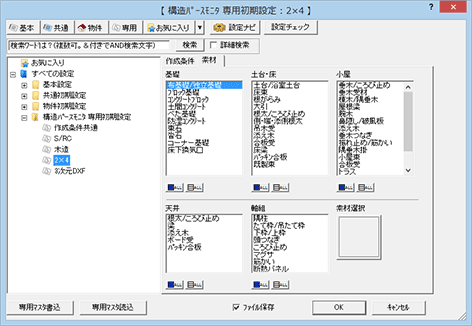

構造パースモニタで表示する各部材の素材は、「素材」タブで部材ごとに設定します。

部材を選択し、「素材選択」の画像をクリックして素材（3Dカタログ素材、AM素材）または単色素材を設定します。部材を選択したときに表示されるのが、現在設定されている素材です。

メモ

  • 複数の部材の素材を一括変更する場合は、Ctrlキーを押しながら部材をクリックして「素材選択」の画像をクリックします。
  • 「素材選択」で右クリックするとメニューが表示されます。設定した他の項目の素材をコピーして貼り付けることで簡単に設定できます。
  • 「全ON」をクリックすると、その分類内の部材をすべて選択できます。「全OFF」ですべての選択を解除します。
  • 基礎の捨てコン・砕石、断熱材の素材は、「物件初期設定：素材」の「捨てコン・砕石」「断熱材」で設定します。
