初期設定：物件情報｜木造構造計算

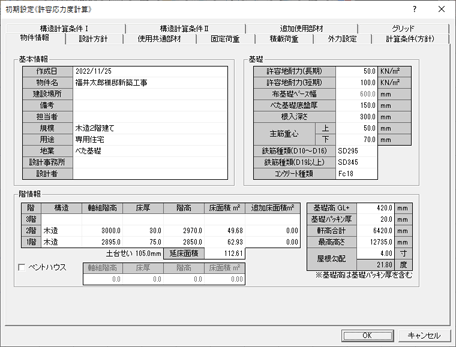

物件名・規模・用途・地業など基本情報を変更するにはA630205_sbk_sec01

「基本情報」の内容は、構造計算書の「建物概要等」に記載されます。

作成日	木造構造計算を新規作成したときの日付が表示されます。修正するときは、「YYYY/MM/DD」（2015/09/29）の形式で日付を入力します。
物件名	物件名を入力します（全角24文字）。初期値には、「物件」メニューの「物件情報」で設定されている「物件名」が連動します。
建設場所	建設場所を入力します（全角20文字）。初期値は空欄です。
備考	備考を入力します（全角20文字）。初期値には、「物件」メニューの「物件情報」で設定されている「備考」が連動します。
担当者	担当者を入力します（全角20文字）。初期値には、「物件」メニューの「物件情報」で設定されている「担当者」が連動します。「▼」をクリックすると、項目マスタの「担当者」に登録した内容が一覧表示されます。その中から選択することもできます。
規模	初期値には、「物件初期設定：基準高さ情報」の「地上階数」が連動します。この「規模」が「階情報」に影響します。 ※ 構造計算にデータを入力すると、「規模」を変更することはできません。 ※ 混構造の場合、S造・RC造の1階部分は、構造計算パースモニタには表示されません。
用途	初期値には、物件マスタに登録されている内容がセットされます。「▼」をクリックすると、項目マスタの「用途」に登録した内容が一覧表示されます。その中から選択します。直接、用途を入力することもできます。
地業	初期値は、物件マスタに登録されている内容がセットされます。構造図データを読み込んだとき、基礎伏図にべた基礎があると「べた基礎」となり、布基礎があると「布基礎」となります。変更するには1階にある基礎データを削除します。 ※ 構造計算にデータを入力すると、「地業」を変更することはできません。
設計事務所	初期値は、物件マスタに登録されている内容がセットされます。「▼」をクリックすると、項目マスタの「設計事務所」に登録した内容が一覧表示されます。その中から選択します。直接、設計事務所名を入力することもできます。
設計者	初期値は、物件マスタに登録されている内容がセットされます。「▼」をクリックすると、項目マスタの「設計者」に登録した内容が一覧表示されます。その中から選択します。直接、設計者名を入力することもできます。

メモ

担当者、設計事務所、設計者は、「設定」メニューの「マスタ設定」の「項目マスタ設定」で設定できます。

階高・床面積など階高さ情報を変更するにはA630205_sbk_sec02

計算時、床面積を再取得する

木造基礎伏図、木造床小屋伏図の

「個別計算」メニューの「初期設定」で表示されます。
構造計算時に、平面図の部屋領域から床面積を再取得するときはONにします。再計算せず、このダイアログで任意に変更した床面積を使用したいときはOFFにします。

構造

「規模」で「混構造」を選んだ場合は、1階部分の構造として「S造」または「RC造」を選びます。
データを読み込んだ場合は「物件初期設定：基準高さ情報」の構造から自動選択されます。
※ 1階にデータを入力した後、「構造」は変更できません。
※ 混構造のとき、1階では

「荷重」メニューの「鉛直荷重（外壁）」「鉛直荷重（内壁）」などを入力できません。「初期設定：外力設定」で「1階部分重量」を設定してください。

軸組階高、床厚、階高

各階の軸組階高／床厚／階高を入力します。
データを読み込んだ場合は、「物件初期設定：基準高さ情報」の軒高／床厚／階高が連動します。

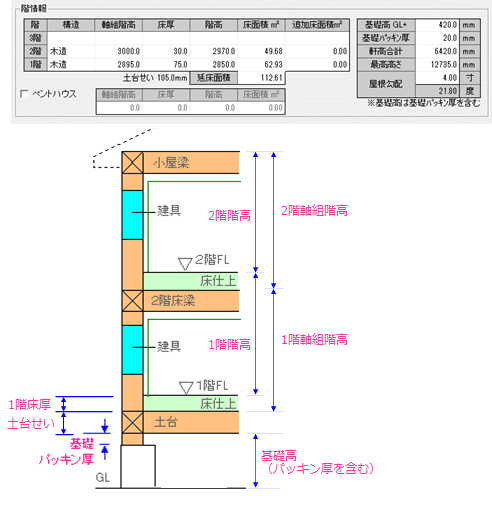

木造構造計算の「1階軸組階高」は、土台天端からの高さとなり、次のようにセットされます。

木造構造計算	初期値	計算例
1階軸組階高	1F軒高－土台せい	2900－105＝2795㎜
1階階高	1階軸組階高－1階床厚＋2階床厚	2795－75＋30＝2750㎜

土台せい

「物件初期設定：基準高さ情報」から連動します。

床面積

各階の床面積を入力します。「令46条による壁量計算」で使用されます。
データを読み込んだ場合は、平面図の部屋領域から算出されます。

追加床面積

小屋裏収納がある場合に、手計算した面積を設定します。このとき、小屋裏収納の床面積は直下階だけでなく、各階の追加床面積に入力します。

ペントハウス

ペントハウスがあるときにONにして、階高などを設定します。
データを読み込んだ場合は自動的にONになり、「物件初期設定：基準高さ情報」のペントハウス階数、PH階の軒高／床厚／階高、および平面図の部屋領域から床面積が連動します。
※ ペントハウスの高さは、「軒高合計」「最高高さ」に加算されません。
※ ペントハウスの床面積さは、「延床面積」にも加算されます。
※ 建築面積の1/8を超える面積を入力した場合、計算時に警告メッセージが出ます。建築面積には、各階の床面積で最大の値を使用します。

基礎高

GLから基礎天端までの高さ（基礎パッキン厚まで含む）を入力します。
データを読み込んだ場合は「物件初期設定：基準高さ情報」の「基礎高＋基礎パッキン厚」がセットされます。

基礎パッキン厚

基礎の立ち上がりに敷くパッキンの厚さを入力します。
データを読み込んだ場合は「物件初期設定：基準高さ情報」の基礎パッキン厚が連動します。

軒高合計

「基礎高＋各階軒高＋土台せい」の値がセットされます。
※ データを読み込んだ場合、ペントハウスの高さは「軒高合計」に加算されません。

最高高さ

建物の最高高さを入力します。
データを読み込んだ場合は、「軒高合計」と「屋根勾配」より最高高さが自動計算されます。適切な値が設定されているか、必ず見直してください。
※ データを読み込んだ場合、ペントハウスの高さは「最高高さ」に加算されません。

屋根勾配

データを読み込むと、屋根伏図の最大領域の屋根から連動します。角度は、勾配から自動計算されます。

基礎に関する情報を変更するにはA630205_sbk_sec03

「基礎」の設定は、「基礎の設計」で使用します。初期値には、物件マスタで登録されている内容がセットされます。

許容地耐力（長期）許容地耐力（短期）	許容地耐力を入力します。許容地耐力は、以下の有効地耐力fe’の算出に使用されます（「接地圧の検定」の判定）。【べた基礎の場合】有効地耐力fe’＝許容地耐力fe－24×べた基礎底盤厚【布基礎の場合】有効地耐力fe’＝許容地耐力fe－20×根入深さ許容応力度計算モードのとき、短期の許容地耐力を設定します。初期値は、長期の2倍です。
布基礎ベース幅	「地業」が「布基礎」のときに設定できます。この設定により、支持地盤の長期有効耐力が設定されます。布基礎の幅を入力します。T型・L型布基礎の入力時の「フーチング幅」、BOX型布基礎の入力時の「基礎幅」の初期値になります。
べた基礎底盤厚	べた基礎の底盤厚さを入力します。この設定により、支持地盤の長期有効耐力が設定されます。
根入深さ	布基礎、基礎梁の地中に入る根入れの深さを設定します。
主筋重心	「基礎の設計」の基礎梁の短期許容曲げモーメントの算出で使用します。基礎梁の主筋の中心から上方向のコンクリート面までの距離、基礎梁の主筋の中心から下方向のコンクリート面までの距離を入力します。 ※ 主筋重心とは、躯体面から基礎梁主筋の鉄筋重心までの距離を指します。
鉄筋種類	「D10～D16」または「D19以上」で使用する鉄筋の種類を「SD295」「SD345」「SD295A」から選びます。長期と短期の許容応力度に影響します。
コンクリート種類	使用するコンクリートの種類を「Fc15」「Fc18」「Fc21」「Fc24」「Fc27」「Fc30」「Fc33」から選びます。長期と短期の許容応力度に影響します。
