プログラム名 共通機能 Ver. Ver.3 ID Q100410 更新日 2017/01/20

Q:複数の図面をJWWデータに書き出す方法を教えてください。

A:「物件選択」ダイアログの「処理」メニューの「外部ファイル書き出し/プレゼンデータ作成」から書き出しができます。
※ DXF、DWG、SXFも同様の操作で書き出しできます。

操作方法

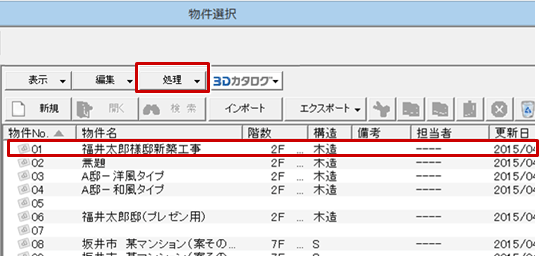

  1. 物件を選びます。

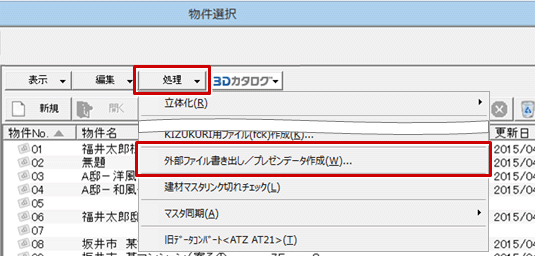

  2. 「処理」メニューから「外部ファイル書き出し/プレゼンデータ作成」を選びます。

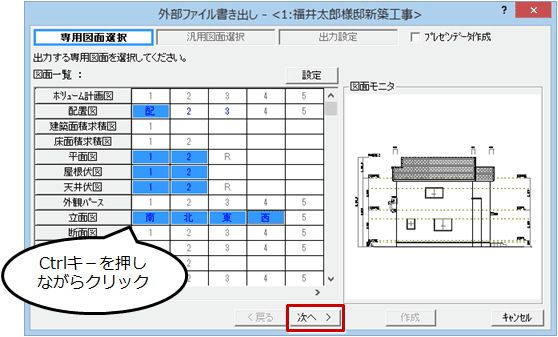

  3. 「外部ファイル書き出し」ダイアログの「専用図面選択」でCtrlキーを押しながら対象の図面をクリックし、「次へ」をクリックします。

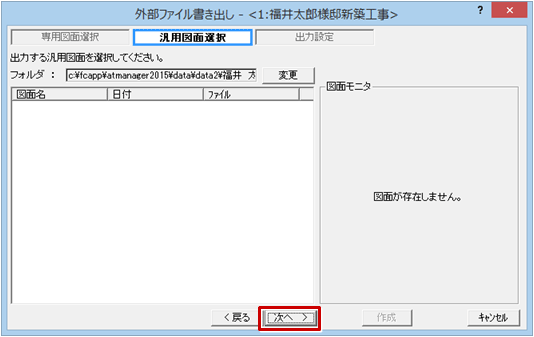

  4. 「汎用図面選択」で対象の図面を選びます。対象の図面がなければ「次へ」をクリックします。

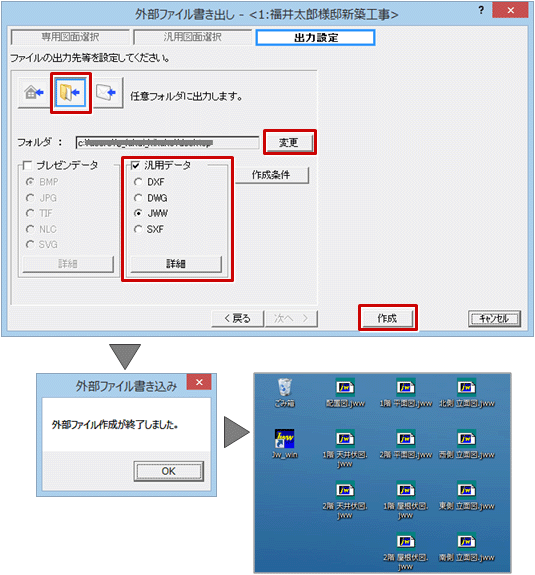

  5. 「出力設定」でファイルの書き込み先を設定します。
    物件フォルダに出力物件フォルダの「プレゼン」「汎用」フォルダに出力します。
    任意フォルダに出力「変更」をクリックして、出力先のフォルダを指定します。
    メールに添付して送信作成後、新規作成のメールが開き、添付されます。
  6. 「汎用データ」をONにして「JWW」を選び、「作成」をクリックします。
